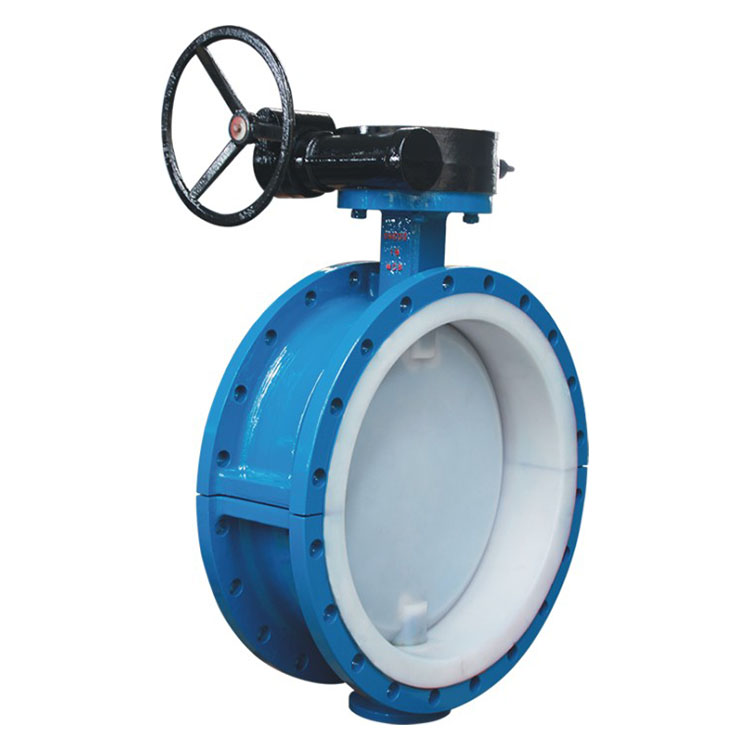

D341F46衬氟蝶阀

产品详情

D341F46、F3-10、10C、10P

D341F46、F3-16、16C、16P

ANSI 150Lb

FEP(F46)、PTFE(F4)衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其他腐蚀性气体、液体介质的管路上使用。

D341F46衬氟蝶阀

衬氟蝶阀标准

技术规范
设计标准	GB12238
结构长度	GB12221
法兰标准	HG20592
法兰标准	GB/T9119-2010
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动

主要零部件材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	QT450-10	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	衬里/阀座	PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性F4) PP Po
5	紧固件	2Cr13		1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
6	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
7	填料压盖	WCB		CF8	CF8M	CF3	CF3M
8	支架	WCB		CF8		CF8
9	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
10	螺母	45		0Cr18Ni9		0Cr18Ni9

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN(mm)	NPS(in)	L	D	D1	D2	f	b	z-Φd	Do	H	H1	W(kg)
DN(mm)	NPS(in)	PN1.0(MPa)
40	1 1/2	106	145	110	85	3	18	4-Φ18	160		140	10
50	2	108	160	125	100	3	20	4-Φ18	200		160	12
65	2 1/2	102	180	145	120	3	20	4-Φ18	250		165	14
80	3	114	195	160	135	3	22	4-Φ18	250		170	16
100	4	127	215	180	155	3	22	8-Φ18	300		180	18
125	5	140	245	210	185	3	24	8-Φ18	300		275	20
150	6	140	280	240	210	3	24	8-Φ23		200	295	38
200	8	152	335	295	265	3	26	8-Φ23		200	320	74
250	10	165	390	350	320	3	28	12-Φ23		240	385	105
300	12	178	440	400	368	4	28	12-Φ23		240	390	142
350	14	190	500	460	428	4	30	16-Φ23		240	460	179
400	16	216	565	515	482	4	32	16-Φ25		280	510	220
450	18	222	615	565	532	4	32	20-Φ25		280	540	268
500	20	229	670	620	585	4	34	20-Φ25		320	570	378
600	24	267	780	725	685	5	36	20-Φ30		320	660	608
700	28	292	895	840	800	5	40	20-Φ30		360	710	1050
800	32	318	1010	950	905	5	44	24-Φ34		360	780	1320
900	36	330	1110	1050	1005	5	46	28-Φ34		380	885	1795
1000	40	410	1220	1160	1110	5	50	28-Φ34		400	990	1900
1200	48	254	1450	1380	1325	5	56	32-Φ41

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN(mm)	NPS(in)	L	D	D1	D2	f	b	z-Φd	Do	H	H1	W(kg)
DN(mm)	NPS(in)	PN1.6(MPa)
40	1 1/2	106	145	110	85	3	18	4-Φ18	160		140	10
50	2	108	160	125	100	3	20	4-Φ18	200		160	12
65	2 1/2	102	180	145	120	3	20	4-Φ18	250		165	13
80	3	114	195	160	135	3	22	8-Φ18	260		170	14
100	4	127	215	180	155	3	24	8-Φ18	300		180	16
125	5	140	245	210	185	3	26	8-Φ18	300		275	18
150	6	140	280	240	210	3	28	8-Φ23		200	295	42
200	8	152	335	295	265	3	30	12-Φ23		200	320	78
250	10	165	405	355	320	3	32	12-Φ25		240	385	120
300	12	178	460	410	368	4	34	12-Φ25		240	390	145
350	14	190	520	470	428	4	38	16-Φ25		240	460	202
400	16	216	580	525	482	4	40	16-Φ30		280	510	235
450	18	222	640	585	532	4	44	20-Φ30		280	540	368
500	20	229	705	650	585	4	46	20-Φ34		320	570	420
600	24	267	840	770	685	5	54	20-Φ41		320	660	750
700	28	292	910	840	800	5	54	24-Φ41		360	710	1028
800	32	318	1020	950	905	5	54	24-Φ41		380	780	1680
900	36	330	1120	1050	1005	5	54	28-Φ41		400	885	1815
1000	40	410	1255	1170	1110	5	60	28-Φ48		500	990	2050
