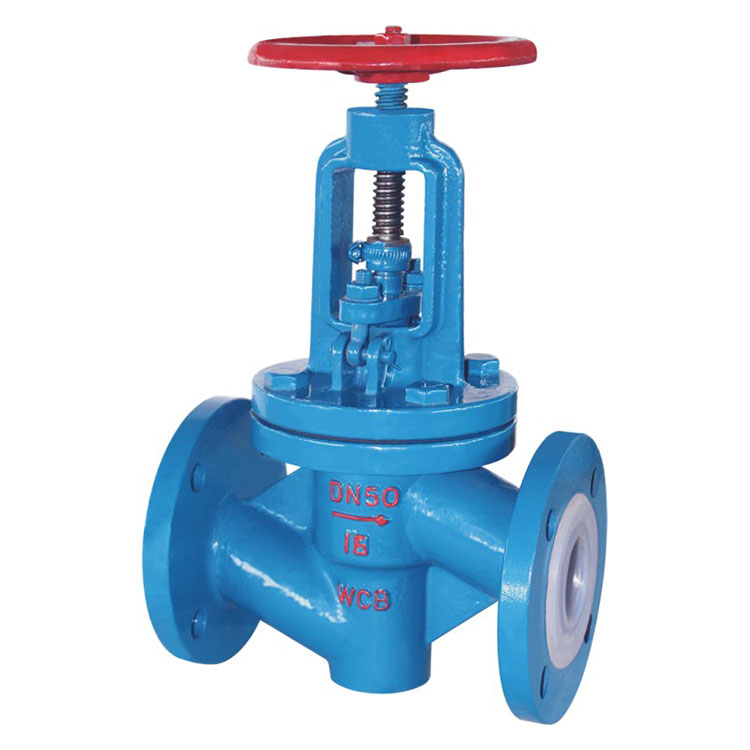

J41F46衬氟截止阀

产品详情

J941J-16.10型

J941Fs-16.10型

J641J-16.10型

J641 Fs-16.10型

J41J-16.10型

J41Fs-16.10型

设计与制造按：GB12239

结构长度按：GB12221

法兰连接尺寸按：HG20592

试验与检验按：GB/T13927

J41F46衬氟截止阀

性能规范

型号	公称压力PN(MPa)	试验压力		适用介质	工作温度℃
型号	公称压力PN(MPa)	壳体试验	密封试验	适用介质	工作温度℃
J41F46/J-10	1.0	1.5	1.1	J.一般腐蚀性流体	≤85
J41F46/J-16	1.6	2.4	1.76	Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外)	≤150

主要零件材料

零件名称	阀体、阀瓣、阀盖	阀杆、阀瓣	手轮
材料	WCB衬橡胶、衬氟塑料	35衬橡胶、衬氟塑料	HT200

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (in)	L	D	D1	D2	f	b	z-Φd	Do	H1	H2	W(kg)
DN (mm)	NPS (in)	PN1.0(MPa)
15	1/2	130	95	65	45	2	14	4-14	100	235	260	3.9
20	3/4	150	105	75	55	2	16	4-14	100	240	265	5
25	1	160	115	85	65	2	16	4-14	120	245	270	6
32	1 1/4	180	135	100	78	2	18	4-18	140	255	285	8.8
40	1 1/2	200	145	110	85	3	18	4-18	140	285	315	12
50	2	230	160	125	100	3	20	4-18	160	295	330	17
65	2 1/2	290	180	145	20	3	20	4-18	180	350	395	22
80	3	310	195	160	135	3	22	4/8-18	240	395	445	30
100	4	350	215	180	155	3	22	8-18	240	450	490	42
125	5	400	245	210	185	3	24	8-18	280	525	555	63
150	6	480	280	240	210	3	24	8-23	320	605	645	91
200	8	600	335	295	265	3	26	8-23	360	645	765	115
250	10	730	390	350	320	3	28	12-23	400	685	805	230
300	12	750	440	400	368	4	28	12-23	400	710	814	285
350	14	787	500	460	428	4	30	16-23	450	750	855	345

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (in)	L	D	D1	D2	f	b	z-Φd	Do	H1	H2	W(kg)
DN (mm)	NPS (in)	PN1.6(MPa)
15	1/2	130	95	65	45	2	14	4-14	100	240	265	3.9
20	3/4	150	105	75	55	2	16	4-14	100	245	270	5
25	1	160	115	85	65	2	16	4-14	120	250	275	6
32	1 1/4	180	135	100	78	2	18	4-18	140	260	290	8.8
40	1 1/2	200	145	110	85	3	18	4-18	140	285	320	12
50	2	230	160	125	100	3	20	4-18	160	300	335	17
65	2 1/2	290	180	145	20	3	20	4-18	180	355	400	22
80	3	310	195	160	135	3	22	8-18	240	400	450	30
100	4	350	215	180	155	3	24	8-18	240	455	495	42
125	5	400	245	210	185	3	26	8-18	280	530	560	63
150	6	480	280	240	210	3	28	8-23	320	610	650	91
200	8	600	335	295	265	3	30	12-23	360	650	770	115
250	10	730	405	335	320	3	32	12-25	400	690	810	230
300	12	750	460	410	378	4	34	12-25	400	730	845	285

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (in)	L	D	D1	D2	f	b	z-Φd	Do	H1	H2	W(kg)
DN (mm)	NPS (in)	PN1.6(MPa)
15	1/2	130	95	65	45	2	16	4-14	120	240	265	3.9
20	3/4	150	105	75	55	2	16	4-14	120	245	270	5
25	1	160	115	85	65	2	16	4-14	140	250	275	6
32	1 1/4	180	135	100	78	2	18	4-18	160	260	290	8.8
40	1 1/2	200	145	110	85	3	18	4-18	180	285	320	12
50	2	230	160	125	100	3	20	4-18	180	300	335	17
65	2 1/2	290	180	145	20	3	22	8-18	240	355	400	22
80	3	310	195	160	135	3	22	8-18	280	400	450	30
100	4	350	230	190	160	3	24	8-23	320	455	495	50
125	5	400	270	220	188	3	28	8-25	320	530	560	75
150	6	480	300	250	218	3	30	8-25	360	610	650	100
200	8	600	360	310	278	5	34	12-25	400	650	750	150
250	10	730	425	370	332	5	36	12-30	450	690	840	260
300	12	750	485	430	390	5	40	12-30	550	730	970	330
