G41F46衬氟隔膜阀

产品详情

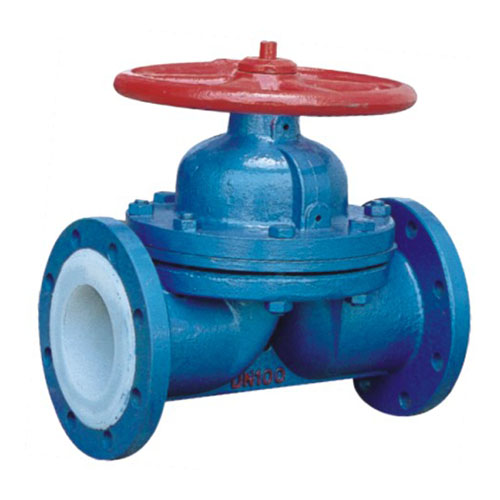

G41F46衬氟隔膜阀

G41F46衬氟隔膜阀

设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
GB/T 12239	GB/T 12221	JB/T 78; JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

产品选型指南

G41F46衬氟隔膜阀

主要零部件材料

序号	零件名称	灰铸铁		铸钢		不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z		C		P	R	PL	RL
1	阀体、阀盖	HT250		WCB		CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	WCB	1Cr13	WCB	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
			碳素钢 (表面防腐蚀处理)		碳素钢 (表面防腐蚀处理)
3	衬里/阀座	PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO
4	隔膜	PEP(F46)/CR{氯丁橡胶)、PFA(可熔性F4)/FPDM(乙丙橡胶）
5	支架	PTFE(F4)				CF8		CF8
6	阀杆螺母	ZCuAI10Fe3				ZCuAI10Fe3		ZCuAI10Fe3
7	紧固螺栓	35				1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45				0Cr18Ni9		0Cr18Ni9
9	手轮	WCB				WCB		WCB

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	z-Φd	Do	H	H1	WT(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
15	1/2	124	80	55	40	2	12	4-Φ12	100		80	1.6
20	3/4	135	90	65	50	2	14	4-Φ12	100		90	2.4
25	1	150	100	75	60	2	14	4-Φ12	120		100	3.4
32	1 1/4	160	120	90	70	2	16	4-Φ14	120		110	4.8
40	1 1/2	180	130	100	80	3	16	4-Φ14	140		120	6.0
50	2	210	140	110	90	3	16	4-Φ14	160		135	8.8
65	2 1/2	250	160	130	110	3	16	4-Φ14	200		145	11.5
80	3	300	185	150	125	3	18	4-Φ18	200		180	15.2
100	4	350	205	170	145	3	18	4-Φ18	280		195	18.8
125	5	400	235	200	175	3	20	8-Φ18	320		210	22.5
150	6	460	260	225	200	3	20	8-Φ18	400	200	450	48
200	8	570	315	280	255	3	22	8-Φ18	400	200	490	65
250	10	680	370	335	310	3	24	12-Φ18	500	240	550	88
300	12	790	435	395	362	4	24	12-Φ23	500	280	600	125
350	14	900	485	445	412	4	26	12-Φ23		280	675	185
400	16	1000	535	495	462	4	28	16-Φ23		320	780	255
450	18	1092	590	550	518	4	28	16-Φ23		360	820	320
500	20	1194	640	600	568	4	30	16-Φ23		360	910	405

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	z-Φd	Do	H	H1	WT(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
15	1/2	124	95	65	45	2	14	4-Φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-Φ14	100	115	125	4
25	1	150	115	85	65	2	16	4-Φ14	120	120	135	5.5
32	1 1/4	160	135	100	78	2	18	4-Φ18	120	125	150	8
40	1 1/2	180	145	110	85	3	18	4-Φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-Φ18	160	155	195	14
65	2 1/2	250	180	145	120	3	20	4-Φ18	200	170	200	23
80	3	300	195	160	135	3	22	4-Φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-Φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-Φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-Φ23	400	370	450	95
200	8	570	335	295	265	3	26	8-Φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-Φ23	500	545	620	270
300	12	790	440	400	368	4	28	12-Φ23	500	585	680	320
