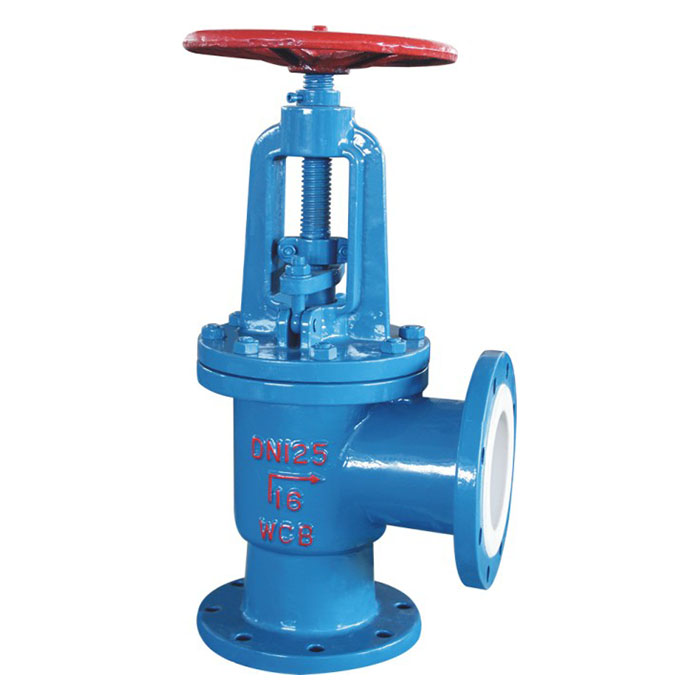

J44F46法兰连接截止阀(角式)

产品详情

公称通径：DN15-300(mm)

主要零部件材料见P13 See P13 for the materials of main parts

基本型号 Basic model：手动、电动 manual, electric

法兰连接截止阀(角式) flange linkup stop valve(angular type)

设计与制造符合中国国家标准

Design and manufacture conforms to the national standard of China

基本结构型式 Basic structure type：角式：angular

公称压力：PNl.0-2.5(MPa)

设计与制造 Design and manufacture	GB12223/GB12235
结构长度 Length of the structure	GB12221/JB96(长短系列 length of the series)
法兰尺寸 Flange dimensions	HG20592
压力试验 Pressure test	GB/T13927
标志 Mark	GB/T12220
供货 Supply	GB/T12252

J44F46法兰连接截止阀(角式)

外形尺寸、连接尺寸及重量

DN (mm)	NPS (inon)	L	D	D1	D2	f	b	z-fd	Do	H1	H2	WT(kg)
DN (mm)	NPS (inon)	PN1.0(MPa)
15	1/2	65/95	95	65	45	2	14	4-f14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-f14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-f14	120	250	275	8
32	1 1/4	95/105	140	100	78	2	18	4-f18	120	260	290	12
40	1 1/2	100/115	150	110	85	3	18	4-f18	140	290	325	14
50	2	115/125	165	125	100	3	20	4-f18	140	300	335	19
65	2 1/2	145	185	145	120	3	20	4-f18	160	355	400	27
80	3	155	200	160	135	3	22	4-f18	160	400	450	42
100	4	175	230	180	155	3	22	8-f18	180	455	495	50
125	5	200	250	210	185	3	24	8-f18	180	530	560	64
150	6	240/225	285	240	210	3	24	8-f22	240	605	650	85
200	8	275	340	295	265	3	26	8-f22	240	650	770	105
250	10	325	395	350	320	3	28	12-f22	280	680	800	135
300	12	375	445	400	368	4	28	12-f22	280	710	835	155
PN1.6(MPa)
15	1/2	65/95	95	65	45	2	14	4-f14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-f14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-f14	120	250	275	8
32	1 1/4	95/105	140	100	78	2	18	4-f18	140	260	290	12
40	1 1/2	100/115	150	110	85	3	18	4-f18	140	290	325	14
50	2	115/125	165	125	100	3	20	4-f18	160	300	335	19
65	2 1/2	145	185	145	120	3	20	4-f18	180	355	400	27
80	3	155	200	160	135	3	22	4-f18	240	400	450	42
100	4	175	230	180	155	3	24	8-f18	240	455	495	50
125	5	200	250	210	185	3	26	8-f18	280	530	560	64
150	6	240/225	285	240	210	3	28	8-f22	320	605	650	85
200	8	275	340	295	265	3	28	8-f22	360	650	770	155
PN2.5(MPa)
15	1/2	65/95	95	65	45	2	14	4-f14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-f14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-f14	140	260	290	11
32	1 1/4	95/105	140	100	78	2	18	4-f18	140	290	325	13
40	1 1/2	100/115	150	110	85	3	18	4-f18	160	300	335	18
50	2	115/125	165	125	100	3	20	4-f18	180	355	400	31

注：表中L值符合GB12221长系列，其中分子表示按JB96的L值。
