H41F46升降式衬氟止回阀

产品详情

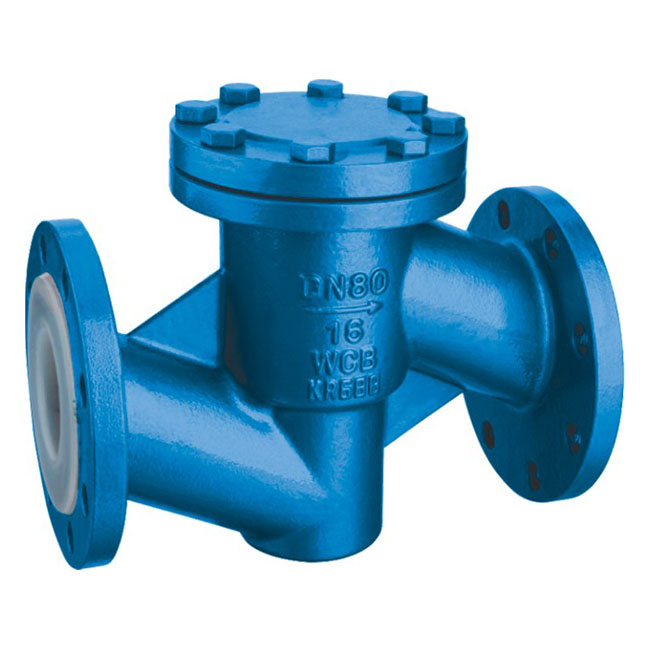

H41F46升降式衬氟止回阀

标准

设计与制造：GB12235

结构长度：GB12221

法兰连接尺寸：GB4216

测试

衬里层：电火花检测

试验与检验按GB/T13927标准

公称压力: PN(MPa)

阀体: PN×1.5

密封: PN×1.1

材料

阀体：铸钢、铸铁、不锈钢

衬里：橡胶、氟塑料

阀盖：铸钢、铸铁、不锈钢

阀瓣：碳钢完全包覆橡胶

用途

H41F46升降式衬氟止回阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。

适用温度：≤85℃、≤100℃、≤120℃ (按照衬里材料)

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (in)	L	D	D1	D2	f	b	z-Φd	Do	H	W(kg)
DN (mm)	NPS (in)	PN0.6(MPa)
15	1/2	130	80	55	40	2	12	4-12	105	55	4
20	3/4	150	90	65	50	2	14	4-12	115	58	5
25	1	160	100	75	60	2	14	4-12	128	60	6
32	1 1/4	180	120	90	70	2	16	4-14	145	75	7
40	1 1/2	200	130	100	80	3	16	4-14	160	82	8
50	2	230	140	110	90	3	16	4-14	178	95	10
65	2 1/2	290	160	130	110	3	16	4-14	205	105	20
80	3	310	185	150	125	3	18	4-18	230	120	25
100	4	350	205	170	145	3	18	4-18	255	135	30
125	5	400	235	200	175	3	20	8-18	305	158	50
150	6	480	260	225	200	3	20	8-18	345	180	65
200	8	495	315	280	255	3	22	8-18	415	215	137
250	10	622	370	335	310	3	24	12-18	490	240	150
300	12	698	435	395	362	4	24	12-23	540	265	185
350	14	787	485	445	412	4	26	12-23	585	300	215

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (in)	L	D	D1	D2	f	b	z-Φd	Do	H	W(kg)
DN (mm)	NPS (in)	PN1.0(MPa)
15	1/2	130	95	65	45	2	14	4-14	105	55	5
20	3/4	150	105	75	55	2	16	4-14	115	58	7
25	1	160	115	85	65	2	16	4-14	128	60	9
32	1 1/4	180	135	100	78	2	18	4-18	145	75	11
40	1 1/2	200	145	110	85	3	18	4-18	160	82	13.5
50	2	230	160	125	100	3	20	4-18	178	95	18
65	2 1/2	290	180	145	120	3	20	4-18	205	105	22
80	3	310	195	160	135	3	22	8-18	230	120	28
100	4	350	215	180	155	3	22	8-18	255	135	34
125	5	400	245	210	185	3	24	8-18	305	158	58
150	6	480	280	240	210	3	24	8-23	345	180	72
200	8	495	335	295	265	3	26	8-23	415	215	150
250	10	622	390	350	320	3	28	12-23	490	240	165
300	12	698	440	400	368	4	28	12-23	540	265	190
350	14	787	500	460	428	4	30	16-23	585	300	225

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (in)	L	D	D1	D2	f	b	z-Φd	Do	H	W(kg)
DN (mm)	NPS (in)	PN2.5(MPa)
15	1/2	130	95	65	45	2	14	4-14	110	55	6
20	3/4	150	105	75	55	2	16	4-14	120	58	7.8
25	1	160	115	85	65	2	16	4-14	135	60	10
32	1 1/4	180	135	100	78	2	18	4-18	150	75	12.5
40	1 1/2	200	145	110	85	3	18	4-18	165	82	14.5
50	2	230	160	125	100	3	20	4-18	185	95	19.5
65	2 1/2	290	180	145	120	3	20	4-18	210	105	25.5
80	3	310	195	160	135	3	22	8-18	235	120	30
100	4	350	215	180	155	3	24	8-18	260	135	36
125	5	400	245	210	185	3	26	8-18	310	158	62
150	6	480	280	240	210	3	28	8-23	350	180	78
200	8	495	335	295	265	3	30	12-23	420	215	156
250	10	622	405	355	320	3	32	12-25	505	240	172
300	12	698	460	410	375	4	34	12-25	560	265	240
350	14	787	520	470	435	4	38	16-25	605	300	280

*法兰尺寸PN1.0MPa、DN螺栓孔数量JB78时Z=8
