Q41F46衬氟球阀

产品详情

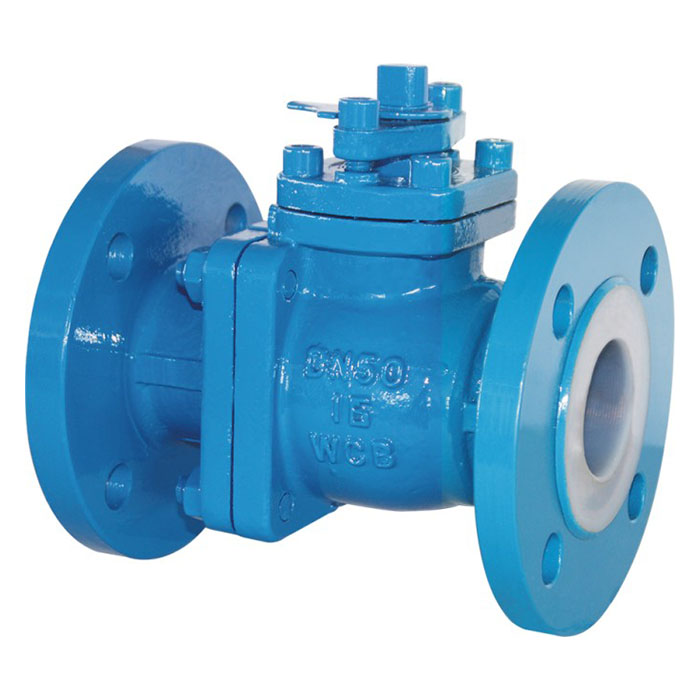

Q41F46衬氟球阀

设计与制造按 : GB12239

法兰连接尺寸按 : HG20592

结构长度按 : GB12221

试验与检验按 : GB/T13927

性能规范

型号	公称压力PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度℃
		壳体试验	密封试验
Q41J/F46-1.0	1.0	1.5	1.1	除熔融碱金属、三氟乙氯、元素氟外的各种浓度的盐酸、硫酸、氢氟酸、王水、硝酸、有机酸、强碱、强氧化剂等强腐蚀性介质。	-30~+150
Q41J/F46-1.6	1.6	2.4	1.76

主要零部件材料

序号	零件名称	球墨铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Q	C	P	R	PL	RL
1	阀体、阀盖	QT450-10	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	WCB	CF8	CF8M	CF3	CF3M
3	阀杆	FEP(F46)PCTFE(F3)PTFE(F4) PFA(可溶性聚四氟乙烯) Po(聚烯烃)
4	衬里/阀座	HT250	WCB	CF8	CF8M	CF3	CF3
5	紧固件	PTFE(F4)聚四氟乙烯 PTFE(F4)聚四氟乙烯
6	填料	34	34	1Cr17Ni2	1Cr17Ni2	1Cr18Ni2	1Cr18Ni2
7	填料压盖	5	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	支架	WCC	WCC	WCC	WCC	WCC	WCC

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN(mm)	NPS(in)	L	D	D1	D2	f	b	z-Φd	Do	H	W(kg)
DN(mm)	NPS(in)	PN1.6(MPa)
15	1/2	135	95	65	45	2	14	4-14	120	80	3
20	3/4	140	105	75	55	2	16	4-14	140	90	3.9
25	1	150	115	85	65	2	16	4-14	160	100	4.5
32	1 1/4	165	135	100	78	2	18	4-18	160	110	6.5
40	1 1/2	180	145	110	85	3	18	4-18	200	120	8
50	2	200	160	125	100	3	20	4-18	250	135	11
65	2 1/2	220	180	145	120	3	20	4-18	300	145	15.5
80	3	250	195	160	135	3	22	8-18	350	185	19
100	4	280	215	180	155	3	24	8-18	240	195	26
125	5	320	245	210	185	3	26	8-18	500	210	44
150	6	360	280	240	210	3	28	8-23	200*	450	70
200	8	400	335	295	265	3	30	12-23	240*	490	110
250	10	530	405	355	320	3	32	12-25	240*	550	220
300	12	610	460	410	375	4	34	12-25	280*	600	280
350	14	680	520	470	435	4	38	16-25	320*	675	410

外形尺寸、连接尺寸及重量

公称通径		标准值							参考值
DN(mm)	NPS(in)	L	D	D1	D2	f	b	z-Φd	Do	H	W(kg)
DN(mm)	NPS(in)	PN2.5(MPa)
15	1/2	135	95	65	45	2	16	4-14	120	80	3
20	3/4	140	105	75	55	2	16	4-14	140	90	3.9
25	1	150	115	85	65	2	16	4-14	160	100	4.5
32	1 1/4	165	135	100	78	2	18	4-18	160	110	6.5
40	1 1/2	180	145	110	85	3	18	4-18	200	120	8
50	2	200	160	125	100	3	20	4-18	250	135	11
65	2 1/2	220	180	145	120	3	22	8-18	300	145	15.5
80	3	250	195	160	135	3	22	8-18	300	185	19
100	4	280	230	190	160	3	24	8-23	200*	195	33
125	5	320	270	220	188	3	28	8-25	200*	210	58
150	6	360	300	250	218	3	30	8-25	200*	450	93
200	8	400	360	310	278	3	34	12-25	240*	490	155
250	10	530	425	370	332	3	36	12-30	280*	555	245
300	12	610	485	430	390	4	40	12-30	320*	605	320
350	14	680	550	490	448	4	44	16-34	320*	685	450
