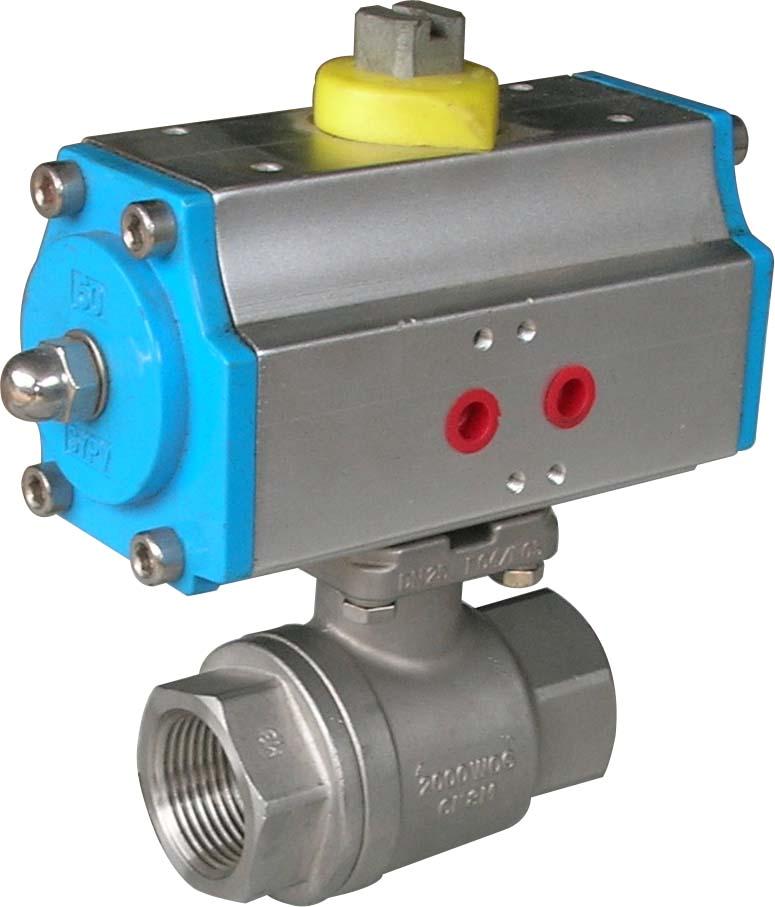

Q611F内螺纹两片式气动球阀

产品详情

概述

气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°

□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置

□定位器可调节阀门管道流量

气动执行器主要技术参数

气动执行器	型号	QW-TZ精小型系列、AT单作用系列
	控制形式	双作用/单作用
	作用形式	切断/调节
	气源压力	0.4 ～ 0.8 MPa
	最大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

气动两片式球阀阀体主要零件材料

零件名称	材质
零件名称	不锈钢	碳钢
阀体	不锈钢CF8M	碳钢WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀盖	不锈钢CF8M	碳钢WCB
球体	不锈钢SS316	不锈钢SS304
阀杆	不锈钢SS316	不锈钢SS316
螺母	不锈钢SS304	FCD45
垫圈	不锈钢SS304	FCD45
手柄套	塑料	塑料
手柄	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	B7
垫圈	不锈钢SS304	不锈钢SS304
填料压盖螺母	不锈钢SS304	FCD45
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不锈钢SS304	B8

零件名称

阀体

球芯

阀座

阀杆

填料

Q611F-16

Q611F-25

304

0Cr18Ni9

增强聚四氟乙烯

0Cr18Ni9

增强聚四氟乙烯

316

0Cr17Ni12Mo2

增强聚四氟乙烯

0Cr17Ni12Mo2

增强聚四氟乙烯

主要性能规范

型号	公称压力 PN（MPa）	试验压力Ps（MPa）		工作温度（℃）	适用介质
		壳体	密封
Q611F-16P（R）	1.6	2.4	1.76	-20～150	水、蒸汽、油品、酸类
Q611F-25P（R）	2.5	3.75	2.75
Q611F-40P（R）	4.0	6.0	4.4

气动执行器主要部件材料

零件名称

缸体

端盖

活塞

轴

O型圈

螺栓

QW-TZ

铝合金型材

硬质阳极氧化

压铸铝合金

环氧树脂喷涂

压铸铝

钢

镀镍磷合金

NBR

SUS304

Q611F气动不锈钢球阀主要外形尺寸

公称通径	尺寸						气动执行器
公称通径	G	A	H	L	d	D	气动执行器
10	3/8	131	142	65	12.7	18	AT1
15	1/2	131	148	67	15	24	AT1
20	3/4	131	167	82	20	28	AT1
25	1	131	175	91	25	34	AT1
32	11/4	185	210	108	32	41	AT2
40	11/2	185	238	129	38	49	AT2
50	2	185	245	148	50	62	AT2
