概述：

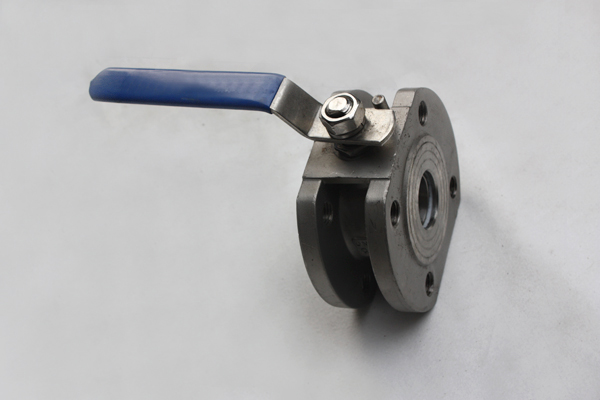

与普通球阀相比，Q71F超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

用途：

对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

Q71F超薄型球阀特点

1、本产品所有部件均为锻件。

2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。

Q71F超薄型球阀性能参数:

公称通径：  DN15-DN200

公称压力：  PN10，PN16，PN40

适合法兰 ： ANSI CLASS150, 300

手柄操作或驱动器装置操作

Q71F超薄型球阀主要零件材料：

序号

NO  零件名称    材质

1   阀体    不锈钢CF8M/CF8  碳钢WCB

2   球  不锈钢316/304   不锈钢SS304

3   密封垫  聚四氟乙烯PTFE  聚四氟乙烯PTFE

4   阀杆    不锈钢316/304   不锈钢SS304

5   填料    聚四氟乙烯PTFE  聚四氟乙烯PTFE

6   定位锁  不锈钢304   不锈钢SS304

7   手柄    不锈钢304   不锈钢SS304

8   阀杆螺母    不锈钢304   不锈钢SS304

9   填料压盖    不锈钢304   不锈钢SS304

10  手柄套  塑料    塑料

11  密封瓶帽    不锈钢316/304   不锈钢SS304

12  垫圈    聚四氟乙烯PTFE  聚四氟乙烯PTFE

Q71F超薄型球阀主要技术参数:
