在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

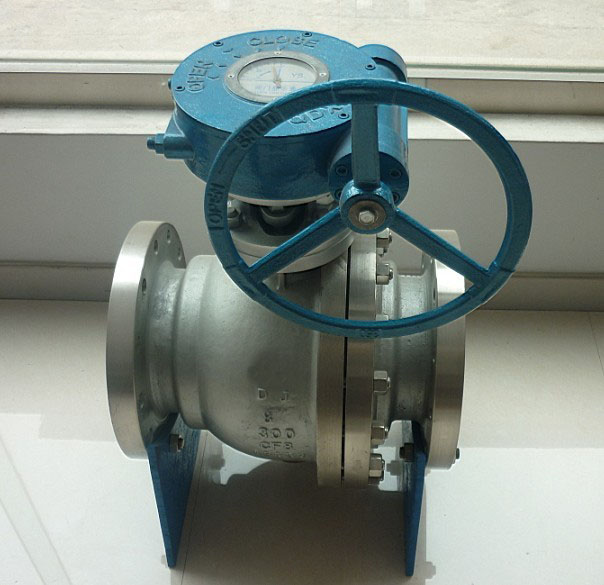

美标球阀（MBQF-ZY2)
产品名称： 美标球阀（MBQF-ZY2)
采用标准 Standards
中阀控股（集团）有限公司专业生产国标，美标阀门，其中有美标闸阀，美标蝶阀，美标截止阀等等。
设计制造：API 6D， ASME B16.34(BS5351)，API 608，MSS-SP-72
结构长度：ASME B16.10，API 6D
法兰连接：ASME B16.5，NPS≥26"
对焊端：ASME B16.25
检验和试验：API 598，API 6D
防火试验：API 607/6FA
防静电防吹出结构
美标球阀主要零件材料:
序号 | 零件名称 | 材质 | |
GB | ASTM | ||
1 | 阀体 | WCB | A2116-WCB |
2 | 密封圈 | PTFE | PTFE |
3 | 球体 | 1C18Ni9Ti | SS304 |
4 | 螺母 | 35 | A194-2H |
5 | 螺柱 | 35CrMoA | A193-B7 |
6 | 石体 | WCB | A216-WCB |
7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G |
8 | 填料 | PTFE | PTFE |
9 | 填料压盖 | WCB | A2116-WCB |
10 | 定位片 | 25 | A105 |
11 | 挡圈 | 65Mn | AISI 1066 |
12 | 手柄 | K33 | A47-667 |
13 | 阀杆 | 1Cr33 | A276-410 |
14 | 螺钉 | 35 | A193-B7 |
15 | 止推垫片 | PTFE | PTFE |
技术规范:
设计依据 | 国标系列 | 美标系列 | |
设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
连接法兰 | GB/T9113 | ANSI B16.5、B16.47 | |
对焊端 | GB/T12224 | ANSI B16.25 | |
试验和检验 | GB/T9092 | AP16D | AP1598 |
主要外形尺寸:
公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
