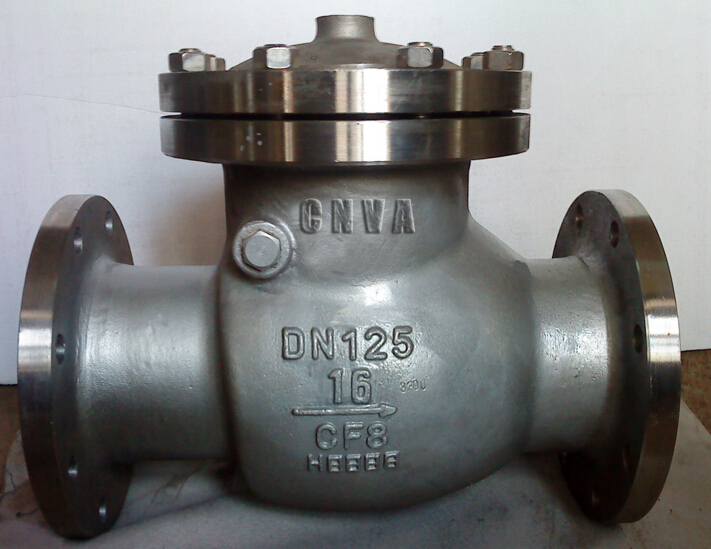

H44W不锈钢旋启式止回阀

产品详情

◆产品用途

旋启式止回阀适用于压力PN1.6~16.0MPa工作温度-29~+550°的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等

◆产品特点

旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上.旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

适用介质为：水、油品、蒸汽、酸性介质等。

标准：

设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

压力试验：

称压力 PN(MPa)	试验压力(MPa)		适用温度(℃)				适用介质
称压力 PN(MPa)	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

旋启式止回阀主要零件材料及性能：

零件名称	材料编号
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
摇杆	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
销轴	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封环、垫片	包覆垫		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

◆不锈钢旋启式止回阀性能参数

型号		H44H-16C～250	H44W-16P～250
工作压力（MPa）		1.6～25
适用温度（℃）		≤425	≤150
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖、阀瓣	碳素钢	铬镍钛不锈钢
	密封面	碳钢堆焊铁基合金	本体密封

旋启式止回阀主要技术尺寸

公称压力 PN(MPa)	公称直径 DN(mm)	主要外形尺寸及连接尺寸(mm)								重量 (kg)
公称压力 PN(MPa)	公称直径 DN(mm)	L	D	D1	D2	b-f	z-d	D3	H	重量 (kg)
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
