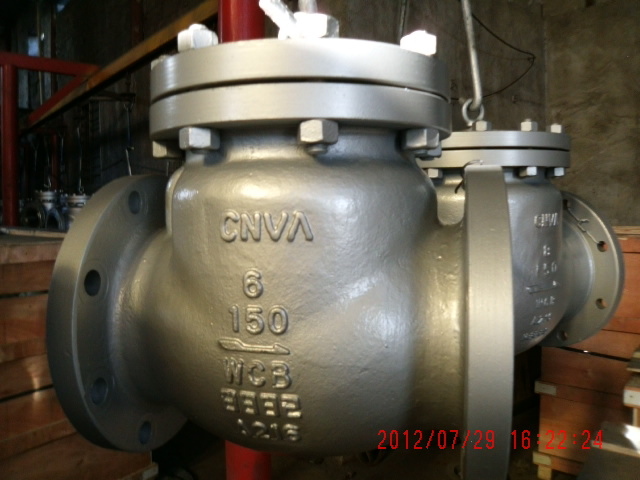

美标法兰止回阀

产品详情

产品描述：

产品型号：H44W-150LB H44W-300LB H44W-600

美标止回阀

美标止回阀系：H44H/W/Y-按材质分美标碳钢止回阀，不锈钢美标止回阀

1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等

2．规格：DN15~DN800

3．标准：API，ANSI美标

4．压力：150LB-900LB

5．连接:法兰

6．品牌：中阀

7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃

8．类型：直通式

9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；

10.外型：重型/中型

11.型号：H44H-150LB，H44W-150LB，H44Y-150LB，H44H -300LB，H44W -300LB，H44Y-300LB，H44H -600LB，H44W -600LB，H44Y-600LB，H44H -900LB，H44W -900LB，H44Y-

API美标止回阀 主要用途
止回阀选用于公称压力150LB～900LB,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

H44T-150LB美标止回阀结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

H44T-150LB美标止回阀产品执行标准

类型	设计与制造	结构长度	法兰尺寸	压力～温度	试验～检验
旋启式止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回阀	BS 1868	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
H44T-150LB美标止回阀产品性能规范

公称压力（Lb）		150	300	600
强度试验	MPa	3.1	7.8	15.3
	Lbf/in²	450	1125	2225
水密封试验	MPa	2.2	5.6	11.2
	Lbf/in²	315	815	1630
气密封试验	MPa	0.5～0.7
	Lbf/in²	60～100
H44T-150LB美标止回阀主要零件材料及性能

体、盖、瓣、摇杆、导向套	销轴	垫片	密封面	工作温度（℃）	适用介质
WCB	2Cr13	增强柔性石墨 1Cr13/柔性石墨不锈钢/ 耐酸石棉 PTFE 齿型垫片	13Cr STL 本体材料 PTFE 尼龙	≤425	水、蒸汽、油品、硝酸类、醋酸类、强氧化介质、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

H44T-150LB美标止回阀主要外形和连接尺寸								单位：mm
NPS	DN	Class 150Lb								WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd		H	WT(Kg)
2"	50	203	157	120.7	92	19.50	4-Φ19		161	17
2¹/2"	65	216	178	139.7	105	22.5	4-Φ19		180	23
3"	80	241	190.5	152.4	127	24	4-Φ19		190	33
4"	100	292	229	190.50	157.2	24	8-Φ19		220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5		257	78
8"	200	495	343	298.5	270	29	8-Φ22.5		292	137
10"	250	622	406	362	324	30.5	12-Φ25		350	207
12"	300	698	483	432	381	32	12-Φ25		398	279
14"	350	787	533	476.8	413	35	12-Φ29		445	387
16"	400	864	597	539.8	470	37	16-Φ29		490	446
18"	450	978	635	577.8	533	40	16-Φ32		520	621
20"	500	978	698	635	584	43	20-Φ32		546	770
24"	600	1295	813	749.3	692	48	20-Φ35		880	970
Class 300Lb
2"	50	267	165	127	92	22.5	8-Φ19		179.5	20
2¹/2"	65	292	190	150	105	25	8-Φ22		190	24
3"	80	318	210	168	127	29.0	8-Φ22.5		212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5		246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5		292	90
8"	200	533	381	330	270	41.5	12-Φ25.5		328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5		378.6	210
12"	300	711	521	451	381	51.0	16-Φ32		420	286
14"	350	838	584	514	54	54	20-Φ32		470	400
16"	400	864	648	572	57	57	20-Φ35		530	550
18"	450	978	711	629	60	60	24-Φ35		584	700
20"	500	1016	775	686	64	64	24-Φ35		610	860
24"	600	1346	914	813	70	70	24-Φ41		860	1931
Class 600Lb
2"	50	292	165	127	92	25	8-Φ19		203	34
2¹/2"	65	330	190	150	105	29	8-Φ22		229	45
3"	80	356	210	168	127	32	8-Φ22		235	63
4"	100	432	273	216	157	38	8-Φ25		286	114
6"	150	559	356	292	216	48	8-Φ29		330	207
8"	200	660	419	349	270	56	12-Φ29		381	387
10"	250	787	508	432	324	64	12-Φ32		457	580
12"	300	838	559	489	381	67	16-Φ35		584	778
14"	350	889	603	527	413	70	20-Φ38		635	9869
16"	400	991	686	603	470	76	20-Φ41		684	1380
