概述

气动内螺纹三通球阀分为“L型气动内螺纹三通球阀”与“T型气动螺纹三通球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。气动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

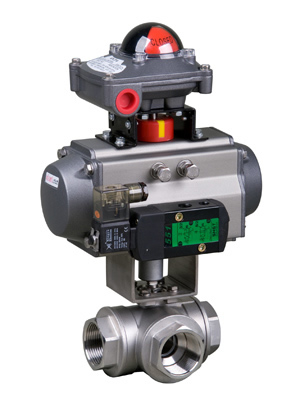

气动内螺纹三通球阀 气动内螺纹三通球阀外形尺寸图

二、气动内螺纹三通球阀 附件选项

回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）

电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）

三联件：可对气源稳压、过滤、气缸加润滑油

手轮机构：转动手轮机构，可实现手动开、关阀

电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）

备注: 气缸参数请另参考所选配的气动执行器资料

三、气动内螺纹三通球阀 工作状态介绍

气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，有开关两个位置+/-5°行程调节

NAMUR标准气源接口，可与电磁阀直接连接正常使用寿命可达100万次

球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间

三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便

三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。

双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求

在系统泄压后无需拆下整个阀体就能进行检查和维修。

四、气动内螺纹三通球阀 主要连接尺寸

气动内螺纹三通球阀T型主要尺寸对照

气动内螺纹三通球阀L型主要尺寸对照
