产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

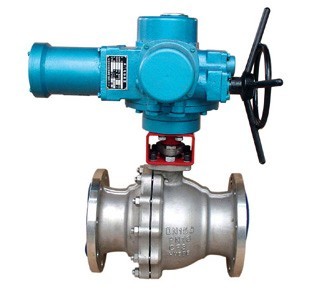

Q941F不锈钢电动球阀结构特点:
流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
Q941F不锈钢电动球阀性能参数：
公称通径DN(mm) | DN15～DN250 |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40～+180℃-40～+350℃ |
泄漏量 | 0符合ANSIB16.1045级标准 |
球体转角 | 90° |
阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
Q941F不锈钢电动球阀外形尺寸：
公称通径（mm） | 尺寸(mm) | ||||||
L | D3 | D2 | D1 | b | f | N-d | |
15 | 108 | 95 | 65 | 45 | 14 |
2
| 4-14 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | |
50 | 178 | 160 | 125 | 100 | 16 |
3 | 4-18 |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | |
