产品概述：

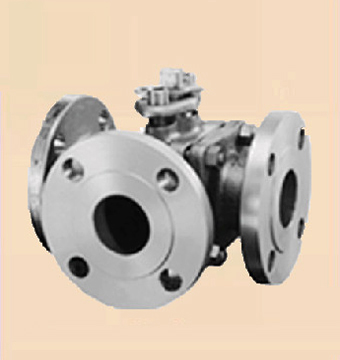

Q44F三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用 于液体、气体、粉体等介质的汇合、分流及分配。其操作省力，维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。

Q44F三通球阀结构特点

三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

Q44F三通球阀主要性能范围

公称压力

PN(MPa) 试验压力

壳体       高压液密封    低压液密封

1.6   2.4   1.76 0.6

2.5   3.75 2.75

4.0   6.0   4.4

CLASS150     3.0   2.2

适用工况       适用介质       水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度       -28～350℃

应用规范       连接法兰       JB79-59 GB9113、

HG20592-97、 ANSI B16.5

检验试验       JB/T 9092-99 、API598

Q44F三通球阀其特点是：

    1.阀门按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。

    2.阀座采用PTFE材料，阀门的启团力小，开关轻便。

    3.阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。

4.具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。

Q44F三通球阀性能及设计规范：

    1、压力等级：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅级

    2、公称通径：DN15-200；1/2”-8”

    3、适用温度：-29-150℃

    4、适用介质：碳钢：适用水 蒸气 油品等介质

    5、连结方式：法兰连结按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准；

焊接端按：GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT

传动方式：手动、蜗轮传动、电动、气动

阀体材质：  WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6、铸钢、碳钢、不锈钢、锻钢
