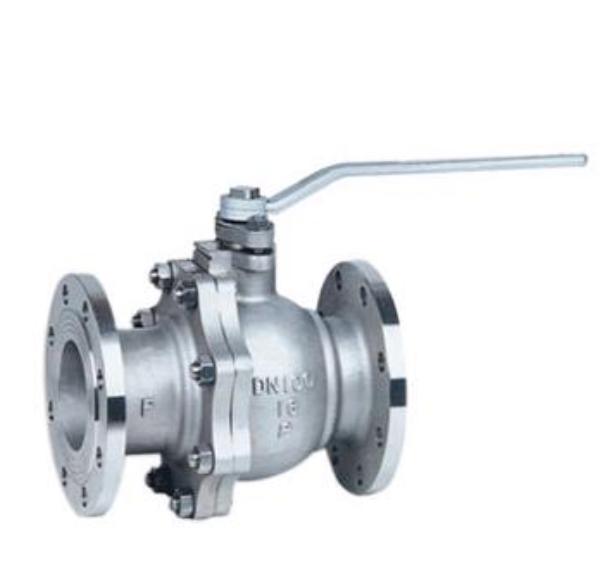

产品特征：
公称压力：1.6-6.4Mpa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
不锈钢三片式法兰球阀主要零件材料：
零件名称 | 材质 | |
不锈钢 | 碳钢 | |
螺栓 | 不锈钢SS304 | 碳钢 |
弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
螺母 | 不锈钢SS304 | 碳钢 |
阀盖 | 不锈钢CF8/CF8M | 碳钢WCB |
阀体 | 不锈钢CF8/CF8M | 碳钢WCB |
球体 | 不锈钢CF8 | 不锈钢CF8 |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
阀杆 | 不锈钢SS316 | 不锈钢SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
压紧螺母 | 不锈钢SS316 | 不锈钢SS304 |
弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
螺母 | 不锈钢SS304 | 不锈钢SS304 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
不锈钢三片式法兰球阀主要尺寸 单位：mm
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
不锈钢三片式法兰球阀订货说明：
1.不锈钢三片法兰球阀阀体材质;
2.不锈钢三片法兰球阀公称压力（1.6-6.4MPa）;
3.不锈钢三片法兰球阀工作温度（-20～232℃～350℃ ）;
4.不锈钢三片法兰球阀产品口径（DN6-DN50）;
5.不锈钢三片法兰球阀连接方式（丝口，内螺纹）;
6.不锈钢三片法兰球阀适用介质（水、油、气及某些腐蚀性液体）;
7.不锈钢三片法兰球阀驱动方式（手动）;8、是否带附件以便为您正确选型
