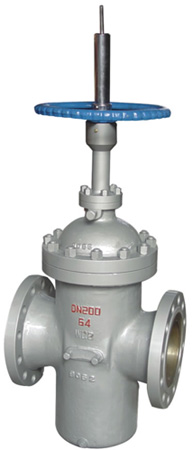

Z43F带导流孔平板闸阀

产品详情

产品结构特点:：结构合理，密封可靠，操作轻便。密封面均喷焊硬高压带导流孔平板闸阀质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。中阀控股（集团）有限公司的企业信仰：工作是我们赖以生存的根本，客户是我们拥有工作的前提，得罪客户就意味着失去工作，赢得客户等于找到了新的工作！

　Z43F带导流孔平板闸阀结构优势

阀体有铸造和焊接两种结构。
阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
阀门的全开的，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
全封闭结构，防护性能好，可适应全天候要求。
阀门设有指示杆或观察窗以表示阀门的启闭情况。

　Z43F带导流孔平板闸阀产品采用标准

设计标准	JB/T5298、APl6D
法兰	GB/T 12221、JB/T 5298
焊接	GB/T 15188.1
连接法兰	GB/T9113、JB/T 79 ANSl 16.5a
对焊端	GB/T 12224
试验和检验	GB/T3927、JB/T 9092

　Z43F带导流孔平板闸阀产品性能规范

适用范围	PN10.0～42.0MPa	DN25～200mm
适用温度	-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
抗硫型	含H2S、CO2的石油、天然气等
连接形式	法兰端、焊接端、卡箍端
驱动方式	手动、电动、气动等

中阀控股（集团）有限公司的企业信仰：工作是我们赖以生存的根本，客户是我们拥有工作的前提，得罪客户就意味着失去工作，赢得客户等于找到了新的工作！

　Z43F带导流孔平板闸阀主要零件材料

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢（焊硬质合金)	不锈钢	合金钢（焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

　Z43F带导流孔平板闸阀外形及连接尺寸：

ANSI 150Lb
NPS	2	21/2	3	4	6	8	10	12	14	16	18	20	24
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650
★	-	-	-	-	-	-	-	-	-	750	1000	1200	1800
GB 1.6Mpa GB 2.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650
★	-	-	-	-	-	-	-	-	-	750	1000	1200	1800
