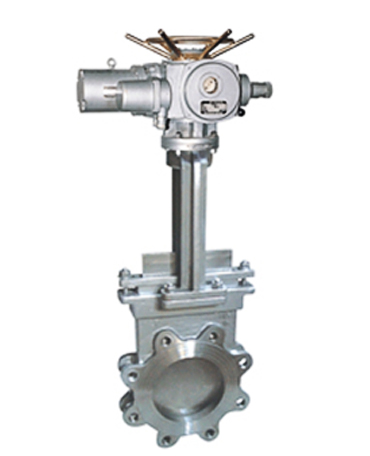

Z973F、Z973H 型电动刀型闸阀/刀闸阀

产品详情

【产品说明】

Z973F、Z973H 电动刀型闸阀(刀闸阀):电动驱动、对夹式连接、明杆平行式刚性单闸板,Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢,公称压力 PN6~16,阀体材料为碳素钢的闸阀。



配有多回转式电动装置,使阀板作上下直线运动,并可实现远程控制阀门的打开或关闭。通径范围:DN50~DN500,使用温度 ≤100℃,广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

【产品性能参数】



Z973F、Z973H 型电动刀型闸阀(刀闸阀)主要性能参数

型号

PN

工作压力 / MPa

适用温度 /

适用介质

Z973F-6C

6

0.6

≤ 100

灰渣等

Z973H-6C

Z973F-10C

10

1.0

Z973H-10C

Z973F-16C

16

1.6

Z973H-16C

【产品零部件材料】



Z973FZ973H 型电动刀型闸阀(刀闸阀)零部件材料


型号

材料


阀体

闸板

密封面

阀杆

填料


Z973F-6C

碳素钢

铬镍钛不锈钢

氟塑料

铬不锈钢

石棉


Z973H-6C

镶或喷焊铁基合金


Z973F-10C

氟塑料


Z973H-10C

镶或喷焊铁基合金


Z973F-16C

氟塑料


Z973H-16C

镶或喷焊铁基合金


【产品外形及结构尺寸 (PN6)



Z973F、Z973H (PN6) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D1

D2

z×ød

H

电装型号

重量 / kg

50

50

90

110

4×ø12

370

DZ10

52

65

50

110

130

4×ø12

460

DZ10

53

80

50

125

150

4×ø16

590

DZ10

55

100

50

145

170

4×ø16

780

DZ10

57

150

60

200

225

8×ø16

980

DZ10

71

200

60

255

280

8×ø16

1053

DZ15

81

250

70

310

335

12×ø16

1060

DZ20

100

300

80

362

395

12×ø20

1230

DZ20

123

350

90

412

445

12×ø20

1250

DZ30

148

400

100

462

498

16×ø20

1770

DZ30

158

450

120

518

550

16×ø20

1920

DZ45

225

500

130

568

600

16×ø20

2010

DZ45

240

【产品外形及结构尺寸 (PN10)



Z973F、Z973H 型 PN10 电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D1

D2

z×ød

H

电装型号

重量 / kg

50

50

100

125

4×ø16

370

DZ10

54

65

50

120

145

4×ø16

460

DZ10

60

80

50

135

160

4×ø16

590

DZ10

62

100

50

155

180

8×ø16

780

DZ10

66

150

60

210

240

8×ø20

980

DZ15

84

200

60

265

295

8×ø20

1053

DZ20

106

250

70

320

350

12×ø20

1060

DZ20

120

300

80

368

400

12×ø20

1230

DZ30

220

350

90

428

460

16×ø20

1250

DZ30

230

400

100

482

515

16×ø22

1770

DZ45

300

【产品外形及结构尺寸 (PN16)



Z973FZ973H  PN16 电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D1

D2

z×ød

H

电装型号

重量 / kg

50

50

100

125

4×ø16

370

DZ10

65

65

50

120

145

4×ø16

460

DZ10

68

80

50

135

160

8×ø16

590

DZ10

74

100

50

155

180

8×ø16

780

DZ10

77

150

60

210

240

8×ø20

980

DZ15

96

200

60

265

295

12×ø20

1053

DZ20

114

250

70

320

355

12×ø22

1060

DZ20

135

300

80

375

410

12×ø22

1230

DZ30

230
