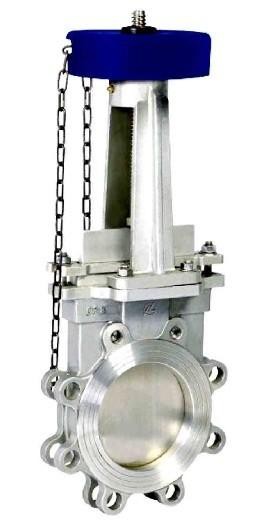

PZL43链轮单夹式刀型闸阀

产品详情

超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。链轮式刀型闸阀,刀闸阀,手动单夹式刀型闸阀同所阀门,主要性能规范公称压力(mpa) 壳体试验(mpa) 密封试验(mpa)工作温度适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃纸浆、污水、煤浆、灰、渣水混合物单夹式刀闸阀,单夹式浆液闸阀,单夹式刀型闸阀主要零部件材质体、盖闸板阀杆密封面不锈钢、碳钢、灰铸铁碳钢、不锈钢橡胶、四氟、硬质合金刀型泥浆闸阀刀型排渣闸阀,单夹式渣浆闸阀

PZL43链轮单夹式刀型闸阀 单夹式刀闸阀 链轮式刀型闸阀

  链轮式刀型闸阀因采用刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。材质:铸铁、碳钢、不锈钢尺寸范围:DN50~DN600 最大压力:1.0MPa 刀闸阀因采用刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业链轮式刀型闸阀。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。材质:铸铁、碳钢、不锈钢尺寸范围:DN50~DN600 最大压力:1.0MPa

链轮式刀型闸阀产品使用中注意事项及其特点: 刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀

 链轮式刀型闸阀结构图:

PZL43链轮单夹式刀型闸阀注意事项:

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;

2.各连接部位螺栓,要求均匀拧紧;

3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5.用户在安装阀门时,必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

 PZL43链轮单夹式刀型闸阀零件材料:



体、盖

闸板

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、
不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金





公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0     1.6

1.5    2.4

1.1    1.8

≤400℃

纸浆、污水、煤浆、灰、渣水混合物

PZL43链轮单夹式刀型闸阀连接尺寸:



公称压力

DN

L

D1

D2

H

Z-M

Do

W(Kg)

1.O MPa

50

48

100

125

285

4-M16

180

8

65

48

120

145

298

4-M16

180

10

80

51

135

160

315

4-M16

220

12

100

51

155

180

365

8-M16

220

14

125

57

185

210

400

8-M16

230

22

150

57

210

240

475

8-M20

280

29

200

70

265

295

540

8-M20

360

38

250

70

320

350

630

12-M20

360

66

300

76

368

400

780

12-M20

400

100

350

76

428

460

885

16-M20

400

119

400

89

482

515

990

16-M22

400

195

450

89

532

565

1100

20-M22

530

285

500

114

585

620

1200

20-M22

530

389

600

114

685

725

1450

20-M27

600

529

700

127

800

840

1700

24-M27

600

790

800

127

898

950

2000

24-M30

680

850

900

154

998

1050

2300

28-M30

680

900

1000

165

1110

1160

2500

28-M30

700

1050

1200

190

1325

1380

2800

32-M36

800

1300

1.6 MPa

50

48

100

125

285

4-M16

180

8.5

65

48

120

145

295

4-M16

180

10.7

80

51

135

160

315

8-M16

220

13

100

51

155

180

365

8-M16

220

15

125

57

185

210

400

8-M16

230

235

150

57

210

240

475

8-M20

280

31

200

70

265

295

540

12-M20

360

40.7

250

70

320

355

630

12-M22

360

70

300

76

375

410

780

12-M22

400

107

350

76

435

470

885

16-M22

400

129

400

89

485

525

990

16-M27

400

215

450

89

545

585

1100

20-M27

530

305

500

114

608

650

1200

20-M30

530

410

600

114

718

770

1450

20-M36

600

550

700

127

788

840

1700

24-M36

600

820

800

127

898

950

2000

24-M36

680

950

900

154

998

1050

2300

28-M36

680

1020

1000

165

1110

1170

2500

28-M42

700

1120

1200

190

1325

1390

2800

32-M48

800

1480
