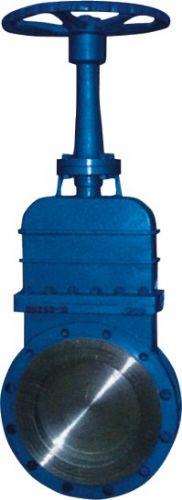

DMZ73手动暗杆式刀形闸阀

产品详情

产品特点:

      刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-550℃情况下正常工作。

     刀型闸阀:适用于一般石化等食品业,水泥造纸,环保等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。

    刀型闸阀:产品特点 1、超短结构长度,节省材料,可使管路系统整体重量大大减轻 2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性 3、闸板选用奥氏体不锈钢,耐腐性能大大    提高,可有效的防止由于闸板腐蚀引起的密封泻漏 4、上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活 5、闸板具有闸刀的功能,能有效的闸断介质中各类杂物

一、手动暗杆式刀形闸阀,属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构,其特点为,阀体为平面板状结构、与管道对夹连接,闸板采用单闸板,一侧与阀体阀座密封,背面与阀体另一侧之间楔形接触,密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块,阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。

二、手动暗杆式刀形闸阀 主要性能规范





公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

纸浆、污水、煤浆、灰、渣水混和物





三、手动暗杆式刀形闸阀 主要技术参数





体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金





主要外形及连接尺寸                           单位



公称压力

公称通径(mm)

L

D

D1

D2

H

N-M

D0

1.0

50

48

160

125

100

285

4-M16

180

65

48

180

145

120

298

4-M16

180

80

50

195

160

135

315

4-M16

220

100

50

215

180

155

365

8-M16

220

125

57

245

210

185

400

8-M16

230

150

57

280

240

210

475

8-M20

280

200

70

335

295

265

540

8-M20

360

250

70

390

350

320

630

12-M20

360

300

76

440

400

368

780

12-M20

400

350

76

500

460

429

885

16-M20

400

400

89

565

515

482

990

16-M22

400

450

89

615

565

532

1100

20-M22

530

500

114

670

620

585

1200

20-M22

530

600

114

780

725

685

1450

20-M27

600

700

130

895

940

800

1700

24-M27

600

800

130

1010

950

905

2000

24-M30

680

900

140

1110

1050

1005

2300

28-M30

680
