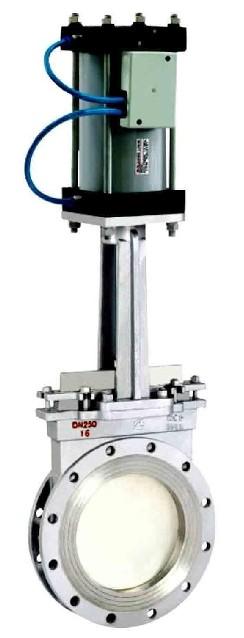

PZ673H气动刀型闸阀

产品详情

是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H(X、F)系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

气动刀型闸阀，闸阀，PZ673H型气动刀型闸阀

一、气动刀型闸阀阀主要结构与特点

气动刀型闸阀阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。

本阀结构特点：

1、气动刀型闸阀采用对夹式结构，体积小，重量轻。

2、完全敞开的通道，可以防止介质在阀内沉积。

3、新研制的U型封圈，可以保证阀门的良好密封性。

4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

5、流阻小。

6、安装维修方便。

二、气动刀型闸阀主要零件材料 http://www.cnvaco.com.cn/ProductShow_250.html

序号

零件名称

材料

序号

零件名称

材料

备注

阀体

HT250

支架

注1：橡胶的牌号取决于介质和温度。
2：闸板材质取决于介质成分。

密封圈

橡胶(注1)

阀杆

闸板

不锈钢(注2)

螺母

ZHMn58－2－2

密封条

聚四氟乙烯

手轮

QT40－17

Z673X-0.6/1.0/1.6气动浆液阀

主要性能规范

公称压力PN(Mpa)	试验压力(Mpa)		适用介质	工作温度
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤100℃
1.0	1.5	1.1

Z673X-0.6/1.0/1.6气动浆液阀主要外形及连接尺寸

公称压力mm	L		D	D1	H	n-M
公称压力mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	8-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	320	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	90	460	428	1260	16-M20
400	80	120	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	905	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36
