PZ973电动式刀型闸阀

产品详情

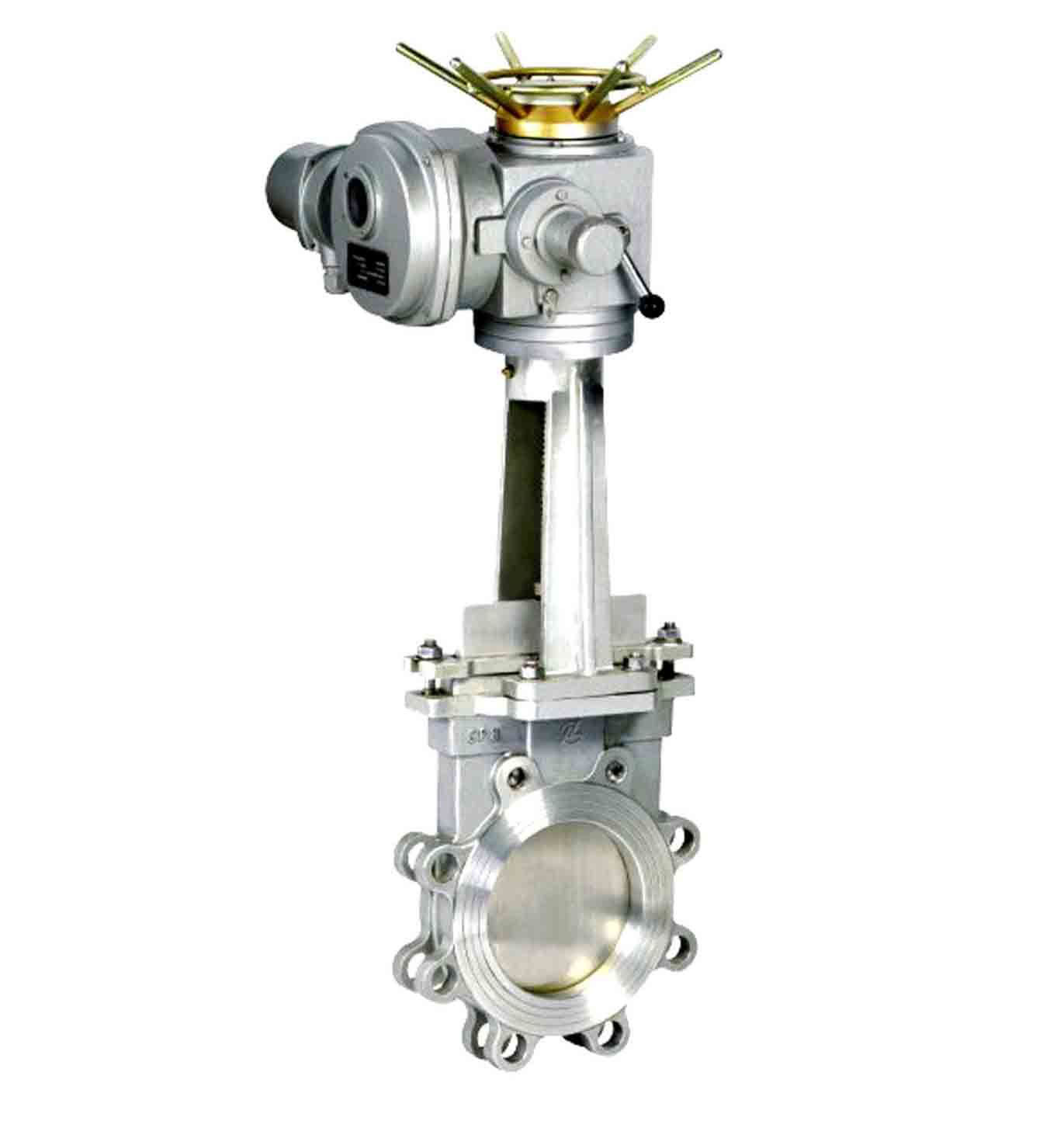

产品名称 : PZ973电动式刀型闸阀
型号:PZ973H_F_X
口径:50~1200mm
压力:0.6MPa、1.0MPa、1.6MPa
材质:铸钢、铸铁、不锈钢

刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-550℃情况下正常工作。

刀型闸阀:适用于一般石化等食品业,水泥造纸,环保等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。

刀型闸阀:产品特点1、超短结构长度,节省材料,可使管路系统整体重量大大减轻2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性3、闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏4、上密封填料采用柔性PTFE,密封可靠、操作轻便灵活5、闸板具有“闸刀”的功能,能有效的闸断介质中各类杂物

刀型闸阀连接方式:法兰(4)对夹(7)

刀型闸阀传动方式:手轮,伞齿轮(5),链轮(4)(L),气动(6),电动(9),液动(2),电液动(2),手气动切换(6S)

刀型闸阀密封面材质:合金钢(H)软密封(X)硬质合金(Y)阀门材质(W)

刀型闸阀的安装使用:

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;

2.各连接部位螺栓,要求均匀拧紧;

3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5.用户在安装阀门时,必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

PZ973H/F/X-0.6/1.0/1.6电动式刀形闸阀

电动式刀形闸阀主要外形及连接尺寸

公称压力

DN

L

D1

D2

H

D0

L0

L1

L2

N-Φ

电装型号

0.6MPa

50

43

90

110

600

125

215

318

197

4-M12

DZ10

65

46

110

130

670

125

215

318

197

4-M12

DZ10

80

46

125

150

680

125

215

318

197

4-M16

DZ10

100

52

145

170

700

125

215

318

197

4-M16

DZ10

125

56

175

200

720

125

215

318

197

8-M16

DZ10

150

56

200

225

790

125

215

318

197

8-M16

DZ10

200

60

255

280

850

125

215

363

197

8-M16

DZ15

250

68

310

335

1100

125

215

363

197

12-M16

DZ20

300

78

362

395

1180

125

215

363

197

12-M20

DZ20

350

78

412

445

1280

125

215

363

197

12-M20

DZ30

400

102

462

495

1460

125

215

363

197

16-M20

DZ45

450

114

518

550

1600

235

240

437

277

16-M20

DZ45

500

127

568

600

1800

235

240

437

277

16-M20

DZ45

600

154

670

705

2100

235

240

437

277

20-M22

DZ60

700

165

775

810

2300

260

274

526

283

24-M22

DZ90

800

190

880

920

2500

260

274

526

283

24-M27

DZ120

900

203

980

1020

2700

295

319

554

309

24-M27

DZ180

1000

216

1080

1120

2900

295

319

554

309

28-M27

DZ250

1200

254

1295

1340

3400

295

319

554

309

32-M30

DZ250

1.0MPa

50

43

160

125

600

125

215

318

197

4-M16

DZ10

65

46

120

145

670

125

215

318

197

4-M16

DZ10

80

46

135

160

680

125

215

318

197

4-M16

DZ10

100

52

155

180

700

125

215

318

197

8-M16

DZ10

125

56

185

210

720

125

215

318

197

8-M16

DZ10

150

56

210

240

790

125

215

318

197

8-M20

DZ10

200

60

265

295

850

125

215

363

197

8-M20

DZ15

250

68

320

350

1100

125

215

363

197

12-M20

DZ20

300

78

368

400

1180

125

215

363

197

12-M20

DZ20

350

78

428

460

1280

125

215

363

197

16-M20

DZ30

400

102

482

515

1460

235

240

437

277

16-M22

DZ45

450

114

532

565

1600

235

240

437

277

20-M22

DZ45

500

127

585

620

1800

235

240

437

277

20-M22

DZ60

600

154

685

725

2100

260

274

526

283

20-M27

DZ90

700

165

800

840

2300

260

274

526

283

24-M27

DZ120

800

190

898

950

2500

295

319

554

309

24-M30

DZ180

900

203

1005

1050

2700

295

319

554

309

28-M30

DZ180

1000

216

1115

1160

2900

295

319

554

309

28-M30

DZ250

1200

254

1325

1380

3400

295

319

554

309

32-M36

DZ250
