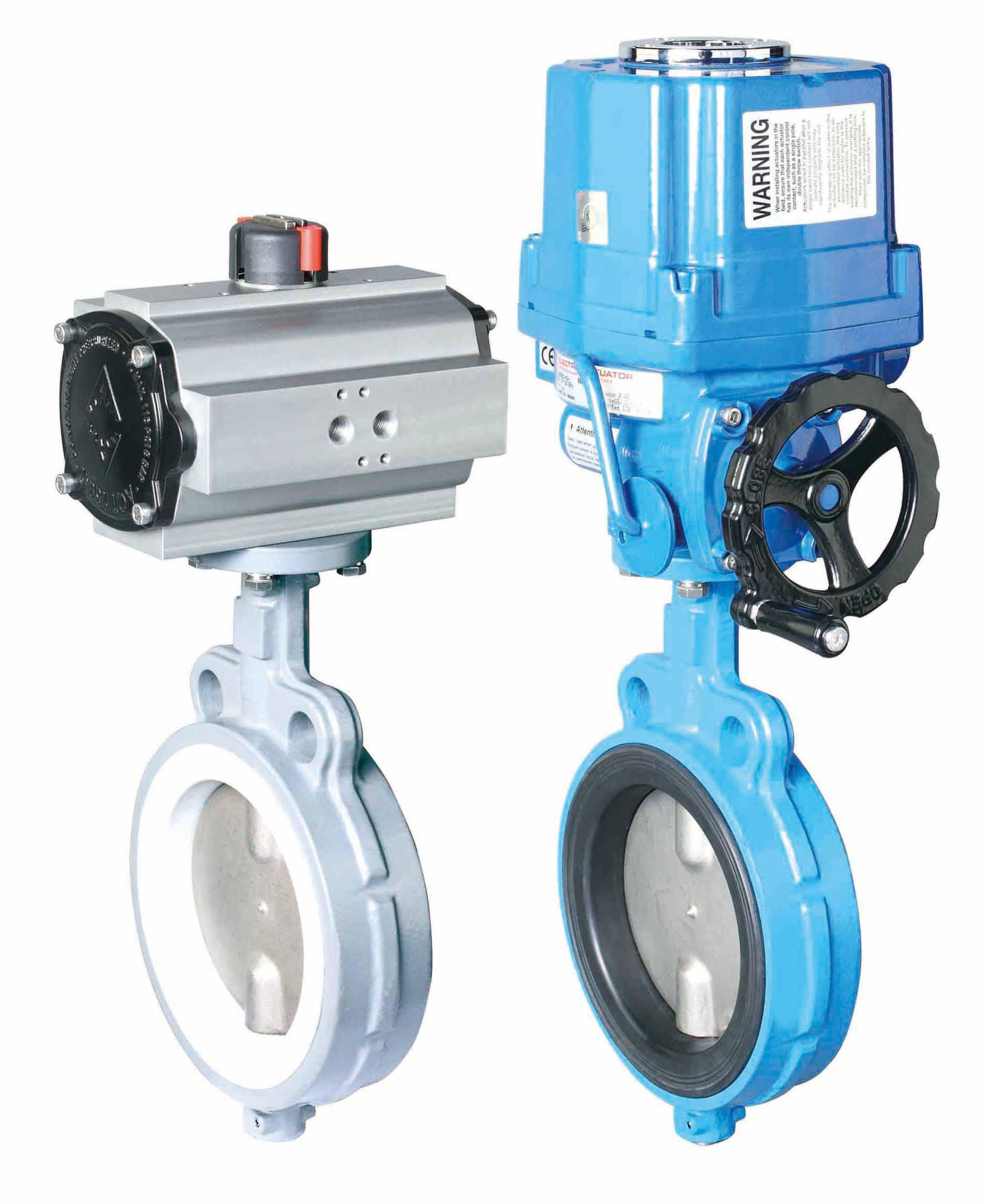

ZAJD-电动调节蝶阀电动蝶阀

产品详情

一、产品[电动调节碟阀]的详细资料：

产品型号：ZAJD型

产品名称：电动调节碟阀【www.cnvaco.com.cn】

产品特点：中阀牌ZAJD型电动蝶阀有开关型和智能型二种，蝶阀与DTR执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前中阀电动调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、阀体：

公称通径：50－400mm

公称压力：PN1.0，1.6，2.5MPa

连接形式：法兰式按JB/T78－59 JB79－59对夹式法兰连接

材料：HT200 ZG25I ZG1Cr18Ni9

ZG0Cr17Ni12Mo2 衬四氟

介质温度：常温型：-20oC～+200oC 散热型：-40oC～+450oC

■ 主要技术参数

● 阀体

阀体形式	直通铸造阀
公称通径	DN50～600mm
公称压力	PN1.0、1.6、2.5MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、对夹式
阀盖形式	一体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式	蝶形
流量特性	近似等百分比

● 执行机构

执行器型号	CHR、3810R、DZW、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

■电动调节蝶阀主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
5	压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定销	25、35、45
7、8	上、下阀轴	2Cr13、304、316、316L
9	上轴套	铜合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料压盖组件	HT200、WCB、CF3、CF3M、CF8、CF8M

■ 【电动调节蝶阀】www.cnvaco.com.cn主要外形及连接尺寸

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36
H1	根据所配执行机构而定
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770
