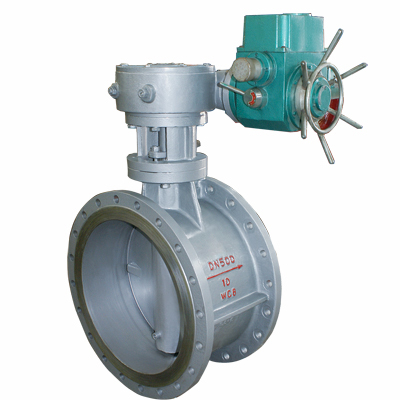

D943W-16P/25P/40P电动硬密封三偏心不锈钢蝶阀

产品详情

本产品采用三偏心结构，蝶板为软硬多层叠式金属片，具有金属硬密封和弹性密封的双重密封优点，密封可靠。广泛应用于介质温度≤425℃的冶金、电力、石油、化工、建筑等腐蚀性流体管道上，做调节流量和截断流体使用。

电动法兰式软密封蝶阀技术参数和性能：

SP系列精小型电动执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24	公称通径	DN50～1200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5MPa、4.0Mpa
任选功能	开关型、无源触点型、阀位信号反馈型、智能调节型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	碳素钢、合金钢、不锈钢
动作时间	9秒/15秒/30秒/60秒	阀板材质	碳素钢、合金钢、不锈钢
环境温度	-30°～80°	阀座密封	不锈钢
手动操作	附带手柄操作	结构形式	三偏心硬密封
限位	电气、机械二重限位	适用温度	≤425℃
防护等级	IP-67(防爆外壳:ExdⅡ BT4)	适用介质	水、气、油品及弱腐蚀性流体
输入信号	输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V	特点	零泄漏、寿命长、耐高温高压

电动法兰式软密封蝶阀用途及特点：
     软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：
   1、设计新颖、合理，结构独特，重量轻，启闭迅速。
   2、操力矩小，操作方便，省力灵巧。
    3、可以任何位置安装、维修方便。
    4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
    5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

电动法兰式软密封蝶阀采用标准 :
    设计标准：GB/T12238-1989；
    　　　　　　lS0 10631-1994或BS EN593-1998
    法兰连接尺寸： GB/T17241．6-1998：
    　　　　 IS0 7005-2或BSEN 1092-2002
    结构长度：GB/T1 2221-1989：
    　　　　 lS0 5752-1988或BS EN558-1
    压力试验：GB/T13927-1 992；JB/T9092-1999；
    　　　　 lS0 5028-1993或BS 6755-l-1986

电动法兰式软密封蝶阀外型连接尺寸(单位：mm)：

通径DN	Ｌ1	B	L	H1	H2	D	D1	Z-фd	执行器型号
50	162	145	108	65	297	165	125	4-18	SP-05
65	162	145	112	76	310	185	145	4-18	SP-10
80	190	163	114	85	331	200	160	8-18	SP-10
100	190	163	127	130	348	220	180	8-18	SP-15
125	268	211	140	175	428	250	210	8-18	SP-20
150	268	211	140	190	447	285	240	8-22	SP-30
200	268	211	152	215	481	340	295	12-22	SP-40
250	268	211	165	265	520	405	350/355	12-26	SP-60
300	268	211	178	305	548	460	400/410	12-26	SP-80
350	268	211	190	340	583	520	460/470	16-26	SP-100
400	268	211	216	360	615	580	515/525	16-30	SP-160
450	268	250	222	400	819	640	565/585	20-30	SP-200
500	268	250	229	430	847	715	620/650	20-33	SP-200
600	268	250	267	490	866	840	725/770	20-36	SP-200
