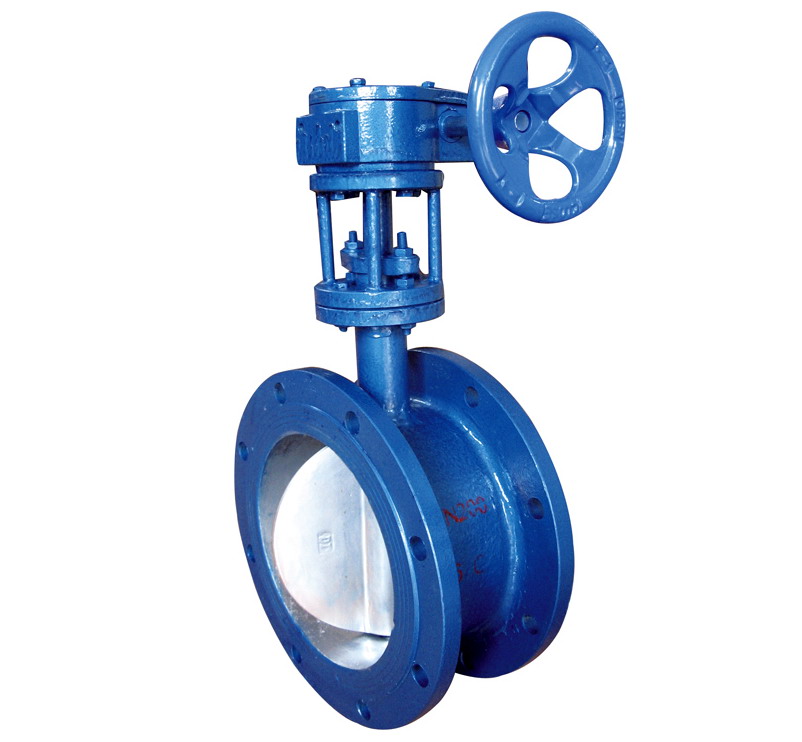

电动通风蝶阀

产品详情

电动通风蝶阀主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置

电动通风蝶阀产品特点：

　　1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便　　2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响http://www.cnvaco.cn

用途：

　　本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

电动通风蝶阀工作原理：

一、电动通风蝶阀用途及特点http://www.cnvaco.cn

　　本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。　　2、操力矩小，操作方便，省力灵巧。　　3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、电动通风蝶阀　采用标准

　　设计标准:GB/T12238-2008 JB/T8692-1998 　　法兰连接尺寸:GB/T9115.1-2000 　　结构长度 h:GB/T12221-1989 　　压力试验:GB/T13927-1992;JB/T9092-1999

三、电动通风蝶阀　执行机构

采用新型系列GT型电动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。　　1、齿轮式双活塞，输出力矩大，体积小。　　2、气缸选用铝金材料，重量轻、外形美观。　　3、可在顶部、底部安装手动操作机构。　　4、齿条式连接可调节开启角度、额定流量。　　5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。　　6、IS05211标准连接为产品的安装更换提供了方便。　　7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

电动通风蝶阀主要技术参数和性能指标

公称通径DN（mm）		DN50~DN200
公称压力PN(MPa)		0.1、0.25、0.6
阀芯转角		0~70°
作用形式		电开式或电闭式
流量特性		近似等百分比
允许压差Mpa		0.6
性能指标		基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压		AC220V、AC380V、DC24V
调节型	信号范围	0~10mA、4~20mA、1.5VDC
开关型	电信号	AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号

公称通径 DN	D	D1	L	L1	B	N-Φd	执行器机构选配（常温常压）
50	140	110	286	70	100	4-14	JL-005	JLQ-005
65	160	130	306	80	100	4-14	JL-005	JLQ-005
80	190	150	334	95	100	4-18	JL-008	JLQ-008
100	210	170	354	105	120	4-18	JL-010	JLQ-010
125	240	200	384	120	120	8-18	JL-010	JLQ-010
150	265	225	409	132	120	8-18	JL-010	JLQ-010
200	320	280	593	160	140	8-18	JL-010	JLQ-010
250	375	335	650	187	140	12-18	JL-020	JLQ-020
300	440	395	715	220	170	12-22	JL-020	JLQ-020
350	490	445	814	245	170	12-22	JL-030	JLQ-030
400	540	495	863	270	190	16-22	JL-040	JLQ-050
450	595	550	918	270	190	16-22	JL-040	JLQ-050
500	645	600	1016	322	160	20-22	JL-060	JLQ-060
600	755	705	1128	377	210	20-26	JL-060	JLQ-060
700	860	810	1233	430	210	24-28	JL-100	JLQ-120
800	975	920	1344	487	210	24-30	JL-100	JLQ-120
900	1075	1020	1560	537	250	24-30	JL-160	JLQ-150
1000	1175	1120	1660	587	250	28-30	JL-200	JLQ-200
1200	1405	1340	1890	687	250	32-33	JL-200	JLQ-200
1400	1630	1560	2670	760	300	36-38	JL-300	JLQ-300
1600	1830	1760	2810	895	300	40-36	JL-300	JLQ-300
1800	2045	1970	3020	995	300	44-39	JL-400	JLQ-400
2000	2265	2180	3220	1095	300	48-42	JL-400	JLQ-40
