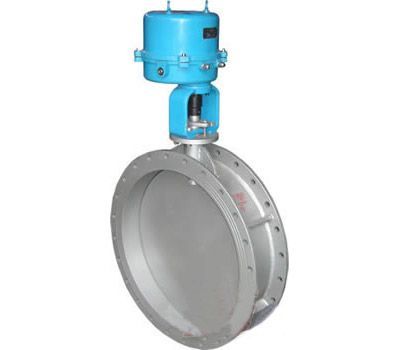

ZKJW电动调节通风蝶阀

产品详情

产品概述

ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。http://www.cnvaco.cn

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。 http://www.cnvaco.cn

ZAJW电动调节通风蝶阀

(配DKJ执行器)老式的电动执行机构

型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～1000		DN50～1000

ZAJW、ZKJW电动调节通风蝶阀

公称通径mm	50	80	100	125	150	200	250	300	350	400
额定流量系数kv	85	225	340	500	770	1360	2130	3060	4160	5450
公称通径mm	450	500	600	700	800	1000	1200	1400	1600	1800
额定流量系数kv	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000
可配电动执行机构	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
公称压力	0.1、0.6、1.0 (MPa)
介质温度℃	常温-20℃～+200(铸铁)，-40～+450(铸钢)，中温-40～+450(铸不锈钢)
转角范围	平行闸板0～700,倾斜阀板0～600
流量特性	近似百分比
接管法兰	按JB78-59中对夹式法兰连接
动作时间	25、30、60秒
阀体材质	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti
