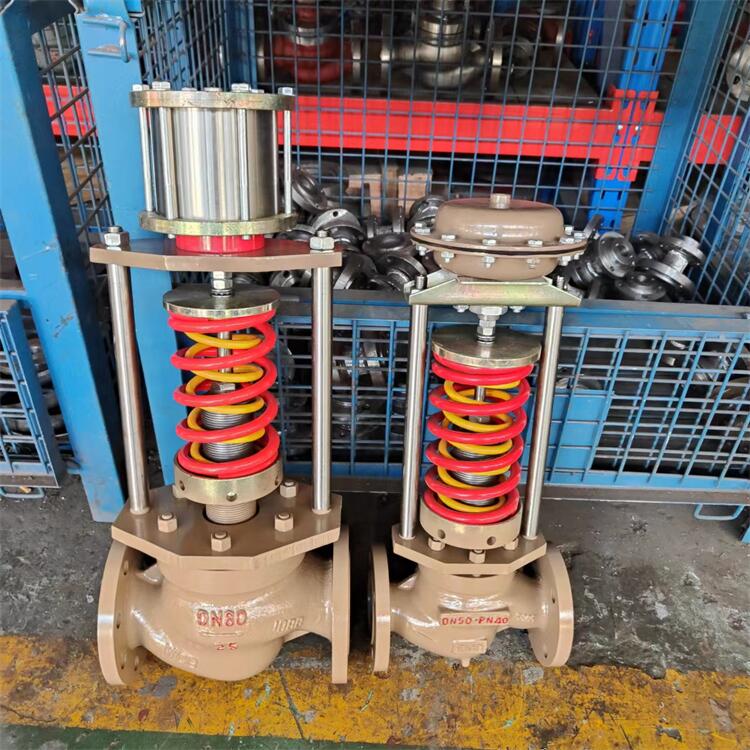

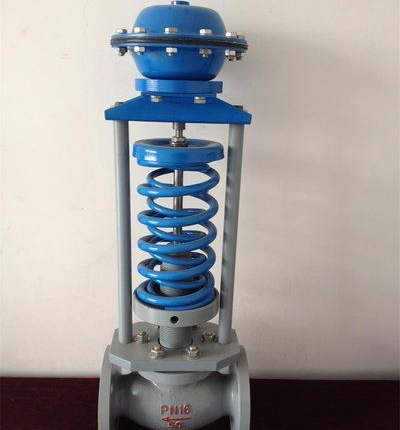

特点

在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。

采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压〔用于阀后调节〕，或泄压、持压〔用于阀前调节〕的自动控制。

附设冷凝器可在≤350℃温度下使用。

使用温度∶–20℃～350℃，压力∶1.6～6.4MPa。

主要技术参数和性能指标

类别 型号 类别 型号

单座压闭型 ZZYP-16-64B 单座压开型 ZZYP-16-64K

双座压闭型 ZZYN-16-64B 双座压开型 ZZYN-16-64K

套筒压闭型 ZZYM-16-64B 套筒压开型 ZZYM-16-64K

压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压、稳压的目的。

压开型：用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压、稳压的目的。

主要技术参数 ：

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200

阀座直径DN(mm) 10 12 15 20

额定流量系数Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760

允许压差(MPa) 2.5 2.0 1.6 1.0

公称压力(MPa) 1.6　4.0　6.4

固有流量特性 快开

保证调压阀正常工作

的最小压差P(MPa) 0.05

压力分段范围

(KPa) 15～50　　40～80　　60～100　　80～140　　120～80

160～220　200～260　240～300　280～350　330～400

工作原理

1、调节阀前自动压力调节阀的工作原理

自动压力阀前调节阀，其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1通过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度，从而控制阀前压力。当阀前压力P1增加时，P1作用在膜片上的作用也随时之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯向离开阀座方向移动，导致阀的开度变大，流阻变小，P1向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P1降为设定值。同理，当阀前压力P1降低时，动作方向与上述相反，这就是阀前压力调节的工作原理。

2、调节阀后自动压力调节阀的工作原理

自动压力阀后调节阀，其初始阀芯的位置在开启状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，P2并经过导压管输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度，从而控制阀后压力。当阀后压力P2增加时，P2作用在膜片上的作用力也随时之增加。此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡式为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。

ZZYP型自力式压力调节阀尺寸及重量：
