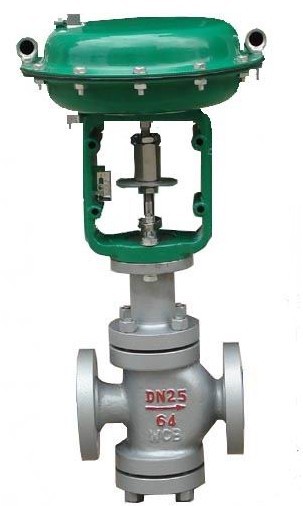

ZJHN型气动薄膜双座调节阀

产品详情

是自动调节系统中最常见的执行器之一，广泛用于石油、化工、冶金、电站等工业部门，它和调节阀等其它仪表配合，控制气体、液体、蒸汽等介质，使流量、压力、温度和液位等参数得到调节，从而实现生产过程自动化。　　气动薄膜双座调节阀具有结构简单、允许压差大、动作可靠等优点，适用于密封要求不严的场合。

气动簿膜薄直通双座调节阀特点：

1.顶底、层双导向双座调节阀，工作时稳定性好。

2.有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。

3.阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

4.不平衡力小，允许使用压差较大。

5.执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

6.可调范围大，固有可调比为50%。

7.ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。

8.ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

ZMA/BN型气动簿膜薄直通双座调节阀主要零件材料:

公称通径mm			25	32	40	50	65	80	100	125	150	200	250	300	400
额定流量系数kv			10	16	25	40	63	100	250	250	400	630	100	1600	2700
公称压力MPa			1.6 4.0 6.4
行　程mm			16		25		40			63			100
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
流量特性			直线、等百分比
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (MPa)	1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.0	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖型式			普通式（常温型），热片式（中温型）
可调比			30:1
气源接头			M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

可配附件定位器：电气阀门定位器手轮电磁阀限位开关电/气转换器空气过滤减压器
