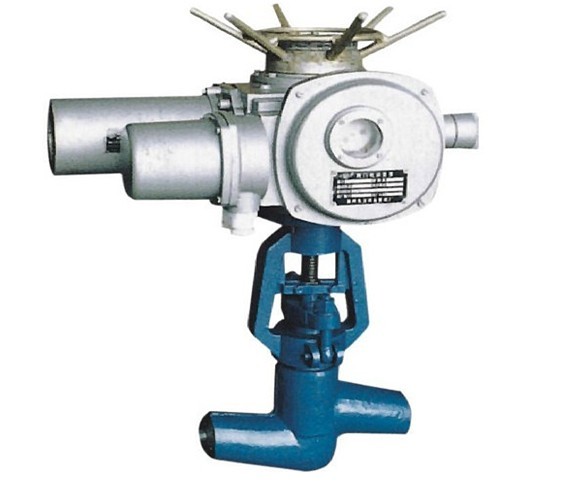

J961Y电动焊接截止阀

产品详情

电动截止阀,电动电站截止阀,J61Y、J961Y、J65Y磅级高压电站截止阀用途

磅级高压电站截止阀适用于ANSI  Clacc1500~3500,工作温度-29℃~+570℃的石油、化工、火力电站等各种工艺美术品的管路上、切断或接通介质。适用介质:水、石油、蒸汽等。

J961Y电站截止阀结构优势与特点

1、J61Y、J961Y、J65Y磅级高压电站截止阀设计制造按ANSIB16.34、E101标准,可与进口设备直接配套使用。

2、阀门中腔采用自紧式密封结构,内腔压力越高密封性能越好。支管两端为对焊接,适应不同的接管要求。

3、阀体、阀盖有足够的强度和刚性。通道流畅,液体阻力较小。

4、阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面硬度高,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

5、阀杆经调质子和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

6、阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关副总裁稳。

7、阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。

8、电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构,现场操作机构,手、电动的节换机构。除就地操作外,还可进行远距离操作。

标准与规范

设计与制造:ANSI  B16.34

结构长度:ANSI  B16.10、E101

压力-温度等级:ANSI  B16.34、E101

试验与检验:API598、E101

J961Y电站截止阀性能规范



公称压力PN

25.0

(1500Lb)

42.0

(2500Lb)

50.0

(3500Lb)

MPa

壳体试验压力PT

37.5

63.00

75.0

高压密封试验压力

27.5

46.20

55.0

低压气密封试验压力


适用介质

水、油品、蒸汽

ASTM 216 WCB

适用温度

≤425

ASTM 217 WC1

≤450

ASTM 217 WC6

≤566

ASTM 217 WC9

≤566





J961Y电站截止阀性能范围



型号

公称压力
PN (MPa )

试验压力 (MPa )

适用温度 (℃)

适用介质

强度试验

密封试验

J61Y - 200

20.0

30

22

425


蒸汽
油品

J61Y - 250

25.0

37.5

27.5

J61Y - 320

32.0

48

35.2

J61Y – P54/100V

P54/100V

30

11

540

J61Y - P54/140V

P54/140V

40

15.4

J61Y - P54/170V

P54/170V

48

19

J61Y - P57/170V

P57/170V

63

19

570
