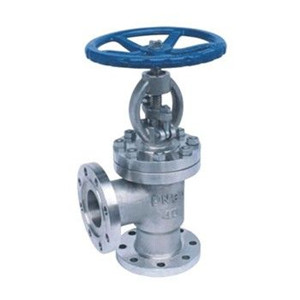

J44H角式法兰截止阀

产品详情

产品概述:

     截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流.截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现以后,截止阀的介质流向就改由阀瓣上进入阀腔,这时,在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减小。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化组”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到zui大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

一、角式截止阀主要性能规范:



遵循规范

STANDARD

设计与制造

GB12233/GB 12235

结构长度

GB 12221/JB96(长系列)

结构长度

GB78/JB79(GB、HG、SH)

压力试验

GB/T 13927

标志

GB 12220

供货

GB/T12252



角式截止阀法兰连接截止阀(角式)

角式截止阀设计与制造符合中国国家标准

1、基本结构形式:角式

2、公称压力:PN1.6-4.0(MPa)

3、公称通径:DN15-300(mm)

二、角式截止阀1.6MPa主要连接尺寸:



DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

14

4-φ14

100

240

265

7

20

3/4

75/95

105

75

55

2

16

4-φ14

100

245

270

7.5

25

1

80/100

115

85

65

2

16

4-φ14

120

250

275

8.5

32

21/4

95/105

135

100

78

2

18

4-φ18

140

260

290

12

40

21/2

100/115

145

110

85

2

18

4-φ18

140

290

325

14

50

2

115/125

160

125

100

2

20

4-φ18

160

300

335

19

65

21/2

145

180

145

120

2

20

4-φ18

180

355

400

27

80

3

155

195

160

135

2

22

4-φ18

240

400

450

42

100

4

175

215

180

155

2

24

8-φ18

240

455

495

50

125

5

200

245

210

185

2

26

8-φ18

280

530

560

64

150

6

240/225

280

240

210

2

28

8-φ23

320

605

650

85

200

8

275

335

295

265

2

30

8-φ23

360

650

770

155



三、角式截止阀2.5MPa主要连接尺寸:



DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

16

4-φ14

120

245

270

7.5

20

3/4

75/95

105

75

55

2

16

4-φ14

120

250

275

8.8

25

1

80/100

115

85

65

2

16

4-φ14

140

260

290

11

32

21/4

95/105

135

100

78

2

18

4-φ18

140

290

325

13

40

21/2

100/115

145

110

85

3

18

4-φ18

160

300

335

18

50

2

115/125

160

125

100

3

20

4-φ18

180

355

400

31

65

21/2

145

180

145

120

3

22

8-φ18

220

400

450

39

80

3

155

195

160

135

3

22

8-φ18

280

450

495

50

100

4

175

230

190

160

3

24

8-φ23

320

530

590

60

125

5

200

270

220

188

3

28

8-φ25

380

600

650

75

150

6

240/225

300

250

218

3

30

8-φ25

400

650

770

98

200

8

275

360

310

278

3

34

12-φ23

450

700

850

170
