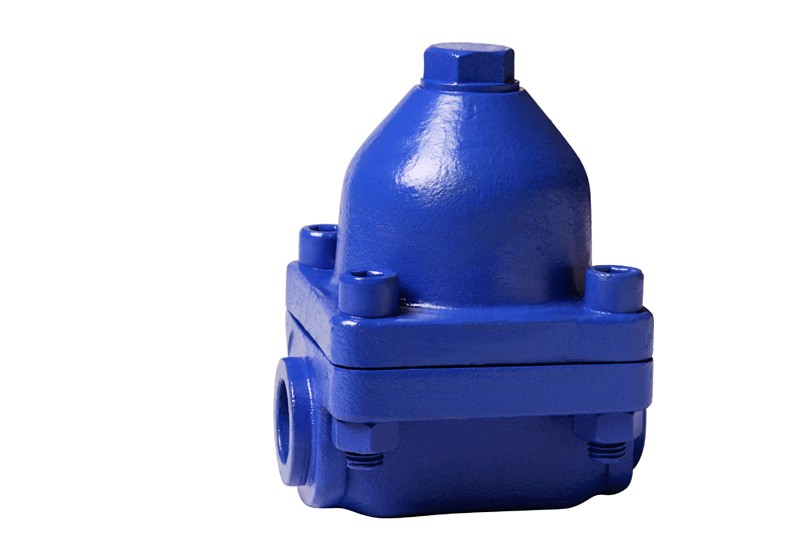

一、可调双金属片式蒸汽疏水阀概述
CS17H-16C、CS47H、CS67H-40可调双金属片式蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。
二、可调双金属片式蒸汽疏水阀结构特点
可调双金属片式蒸汽疏水阀结构简单，容易安装和维修，内部全部不锈钢结构，抗水击，排空性能优越。
利用高温凝结水形成水封，没有新鲜蒸汽泄漏。
抗水击，对压力突然变化没有影响。
可调双金属片式蒸汽疏水阀可以用于过热蒸汽系统，高温高压蒸汽管线。
三、可调双金属片式蒸汽疏水阀性能参数
型号 项目 | CS17H-16C | CS47H-25 | CS67H-40 | 单位Unit | |
公称压力 | 1.6 | 2.5 | 4 | Mpa | |
壳体试验压力 | 2.4 | 3.8 | 6 | ||
zui高工作压力 | 1.6 | 2.5 | 4 | ||
zui高工作温度 | 203 | 220 | 247 | ℃ | |
zui高允许温度 | 425 | 425 | 425 | ||
工作介质 | 蒸汽、凝结水Stemam | ||||
四、可调双金属片式蒸汽疏水阀零件材质
型号Type/项目Item | CS17-47H-67 | 16 25C 40 |
阀体Body | 碳钢Carbon Steel | |
阀盖Donner | ||
阀芯 | 不锈钢Atainless Steel | |
阀座Seat | 不锈钢Atainless Steel | |
热敏元件 | 热双金属片 | |
过滤器Percolator | 不锈钢Atainless Steel | |
五、可调双金属片式蒸汽疏水阀连接尺寸
产品型号 | 公称通径DN | 连接方式 | 使用压力Mpa | zui高允许温度℃ | 外型尺寸 | 参考重量（kg） | |||
L | H1 | H2 | W | ||||||
CS-17H/67H-16C/25C/40C (BK型) | 15-20 | 螺纹 承插焊 | 0.01-4.0 | 220 | 95 | 100 | 22 | 85 | 2.2 |
25 | 95 | 100 | 22 | 85 | 3 | ||||
32-40 | 210 | 140 | 35 | 115 | 4.7 | ||||
50 | 230 | 140 | 35 | 115 | 5 | ||||
CS47H-16C/25C/40C (BK型) | 15-20 | 法兰 | 150 | 100 | 22 | 85 | 4 | ||
25 | 160 | 100 | 22 | 85 | 4.5 | ||||
32-40 | 210 | 140 | 35 | 115 | 9 | ||||
50 | 230 | 140 | 35 | 115 | 9.5 | ||||
CS67H-64/100C (BK型) | 15-25 | 承插焊 | 0.01-1.0 | 300 | 130 | 107 | 23 | 110 | 4 |
CS47H-64/100C (BK型) | 15-25 | 法兰 | 210 | 107 | 23 | 110 | 6.5 | ||
25 | 230 | 107 | 23 | 110 | 7 | ||||
SF-1/2/3 | 15-25 | 螺纹 | 0.01-1.6 | 220 | 120 | 100 | 25 | 90 | 3.5 |
TSF-1/2/3-16GF | 15-25 | 法兰 | 210 | 100 | 25 | 90 | 6.5 | ||
25 | 230 | 7.5 | |||||||
SF-1/2/3 | 15-20 | 螺纹 | 155 | 125 | 60 | 135 | 5 | ||
25 | |||||||||
TSF-1/2/3-16GF | 15-20 | 法兰 | 210 | 125 | 60 | 90 | 6.5 | ||
25 | 230 | 7.5 | |||||||
32-50 | 230 | 12.5 | |||||||
MFT-1/4 | 15-25 | 法兰 螺纹 | 0.01-1.4 | 220 | 265 | 105 | 105 | ||
32-50 | 310 | 170 | 170 | 55 | |||||
六、可调双金属片式蒸汽疏水阀【www.cnvaco.com.cn】结构图
