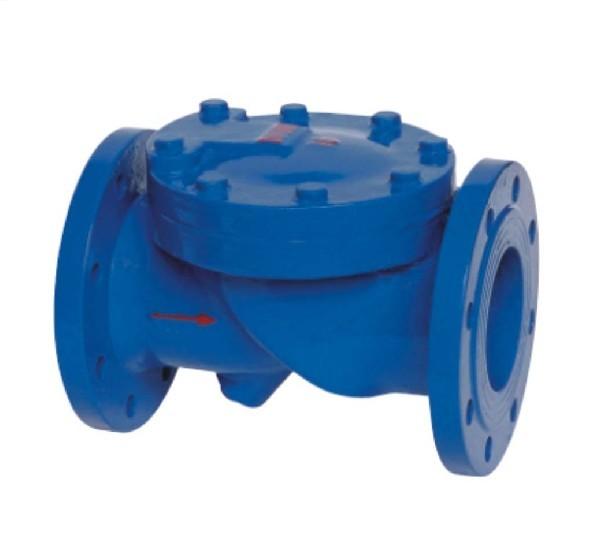

该阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
HC44X橡胶瓣止回阀主要技术参数
公称压力 1.0 1.6 2.5
壳体试验压力 1.5 2.4 3.75
密封试验压力 1.1 1.76 2.75
介质温度 ≤80℃
适用介质 清水、油品
HC44X橡胶瓣止回阀主要零件材料
阀体、阀盖 | 铸铁、铸钢 |
阀瓣 | 橡胶组合件 |
弹簧 | 不锈钢 |
HC44X橡胶瓣止回阀主要外形尺寸
公称通径 | L | H |
40 | 165 | 165 |
50 | 203 | 165 |
65 | 216 | 185 |
80 | 241 | 200 |
100 | 292 | 220 |
125 | 330 | 280 |
150 | 356 | 285 |
200 | 495 | 340 |
250 | 622 | 395 |
300 | 698 | 445 |
350 | 787 | 505 |
400 | 914 | 565 |
450 | 978 | 615 |
500 | 978 | 670 |
600 | 1295 | 780 |
