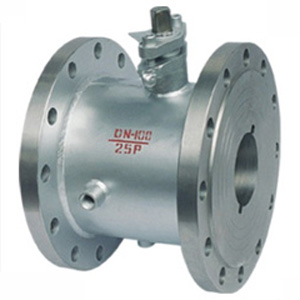

QB41F保温夹套球阀是一种保温球阀，适用于工业当中，该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷夹套、阀体外侧与夹套接管焊接
QB41F保温夹套球阀主要用途：
保温夹套球阀主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
QB41F保温夹套球阀参数：
连接方式：法兰、螺纹等；
口径： DN15～200；
压力： 1.6-MPa-2.5MPa；
材质：304、316、 铸钢、不锈钢等；
介质：石油、化工、制药等；
QB41F保温夹套球阀保温球阀具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
QB41F保温夹套球阀主要尺寸表
公称通径Dn | L | 日标、美标-JJS 10K(ANSI 150lb) | 日标、美标-JJS 20K(ANSI 300lb) | ||||||||||
D | G | T | F | C | N-h | D | G | T | F | C | N-h | ||
20 | 117 | 117 | 127 | 73 | 1.6 | 98.5 | 4-16 | 156 | 73 | 20.7 | 1.6 | 114.5 | 4-16 |
25 | 127 | 127 | 152 | 92 | 1.6 | 120.5 | 4-19 | 165 | 92 | 22.3 | 1.6 | 127 | 8-19 |
40 | 165 | 165 | 178 | 105 | 1.6 | 139.5 | 4-19 | 190 | 105 | 25.4 | 1.6 | 149 | 8-22 |
50 | 178 | 178 | 190 | 127 | 1.6 | 152.5 | 4-19 | 210 | 127 | 28.6 | 1.6 | 168 | 8-22 |
8 | 229 | 229 | 279 | 216 | 1.6 | 241.5 | 8-22 | ||||||
100 | 254 | 254 | 343 | 270 | 1.6 | 298.5 | 12-25 | ||||||
150 | 292 | 292 | 406 | 324 | 1.6 | 362.5 | 12-25 | ||||||
200 | 330 | 330 | 533 | 413 | 1.6 | 476.0 | 12-29 | ||||||
QB41F保温夹套球阀主要尺寸表
压力 | 口径 | L | D | D1 | D2 | B | Z-Φd | 3-G |
16 | 15 | 108 | 135 | 100 | 78 | 16 | 4-18 | 3-8 |
20 | 117 | 145 | 110 | 85 | 16 | 4-18 | 3-8 | |
25 | 127 | 160 | 125 | 100 | 16 | 4-18 | 3-8 | |
32 | 140 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
40 | 165 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
50 | 178 | 195 | 160 | 135 | 19 | 8-18 | 1/2 | |
65 | 203 | 245 | 210 | 185 | 21 | 8-18 | 1/2 | |
80 | 229 | 280 | 240 | 210 | 23 | 8-23 | 1/2 | |
100 | 254 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
125 | 267 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
150 | 292 | 405 | 355 | 320 | 28 | 12-25 | 1/2 | |
200 | 330 | 520 | 470 | 435 | 32 | 16-25 | 1/2 | |
25 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 3-8 |
20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 3-8 | |
25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 3-8 | |
32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
40 | 165 | 180 | 145 | 120 | 22 | 8-18 | 1/2 | |
50 | 178 | 195 | 160 | 135 | 22 | 8-18 | 1/2 | |
65 | 203 | 230 | 190 | 160 | 26 | 8-23 | 1/2 | |
80 | 229 | 300 | 250 | 218 | 28 | 8-25 | 1/2 | |
100 | 254 | 360 | 310 | 278 | 30 | 12-25 | 1/2 | |
125 | 267 | 425 | 370 | 332 | 30 | 12-30 | 1/2 | |
150 | 292 | 425 | 370 | 332 | 32 | 12-30 | 1/2 | |
200 | 330 | 550 | 490 | 448 | 40 | 16-34 | 1/2 |
