卸灰喷煤粉球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。
A,气动卸灰球阀的现实作用
气动卸灰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维护方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
气动卸灰球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
气动卸灰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维护方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
气动卸灰球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
B,气动卸灰球阀按结构形式可分:
一、浮动气动球球阀www.cnvaco.com.cn
气动卸灰球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
气动卸灰球阀球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。
二、固定气动球阀
气动球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。
为了减少气动球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。
三、弹性球气动球阀
气动卸灰球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。
气动卸灰球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
C,气动卸灰球阀说明书
1、 范围:本说明书适用于法兰连接端的电动(或气动)球阀。2、 组成:由电动(或气动)执行机构(20)与球阀阀体部分组成,其连接靠支架(18)和连接轴(17)。3、使用限制
温度和压力限制
l 铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。
l 使用PTFE或RTFE材质的阀座和密封件,操作温度应在-290C到 2000C之间。其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。
l 阀的公称压力等级 (PN),可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的最大工作压力为40 Bar(4.0MPa))。
l 电动或气动执行机构的注意事项参见其相应的说明书。
4、 安装
1)、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.5)、本类阀应安装在管道的水平方向或垂直方向。6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
4、操作和使用
1)、操作前须确认管路和阀已被冲洗过。
2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(900)时,阀关断。反向旋转1/4圈(900)时,阀开启。3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
5、 维护
拥有较长的使用寿命和免维护期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据
注意: ●球阀在关闭状态下,阀体内部依旧存在受压流●维护前,解除管线压力并使阀门处于打开位置●维护前,断开电源或气源●维护前,将执行机构与支架脱离
管线专用:属于直通式半球阀,无缩径,阀体通道与管线连接的管道成直管相通,截面积相等,阻力小于缩径,全开、全闭只要转动90度即可达到,方便长距离管线输送控制。(煤粉喷吹及燃气输送)
产品概述
卸灰球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
产品特点
本系列结构特点同喷煤球阀是控制含尘气体、含颗粒液体、粉末等介质理想设备,主要适用于高炉除尘卸灰系统。
本系列球阀有气动、液动、电动、蜗轮蜗杆等驱动。
性能参数
型号 | 公称压力 MPa | 强度试验 MPa | 密封试验压力 MPa | 适用温度℃ | 适用介质 |
Q347MF | 0.6 | 0.9 | 0.66 | ≤350、150 | 煤粉、废渣、 |
Q347MF | 1.6 | 2.4 | 1.76 |
气动装置性能参数www.cnvaco.com.cn
公称通径 | 气缸型号 | 供气压力 | 管接头 | 动作时间 |
DN200~250 | QYQGA200×250 | 0.40.6-MPa | H18×1.5 | ≤8S |
DN300 | QYQGA250×340 | 0.40.6-MPa | H27×2 | ≤8S |
DN350~400 | QYQGA300×460 | 0.40.6-MPa | H27×2 | ≤8S |
DN500~600 | QYQGA400×580 | 0.40.6-MPa | H27×2 | ≤8S |
液压装置性能参数
公称通径 | 液压型号 | 液压系统压力 | 管接头 | 动作时间 |
DN200-300 | QYDG100 | 4-6.3MPa | H18×1.5 | ≤15S |
DN350-400 | QYDG120 | |||
DN500-600 | QYDG160 | H27×2 |
主要外形连接尺寸表
型号 | 公称压力PN | 公称通径DN | 200 | 250 | 300 | 350 | 400 | 5D0 | 600 |

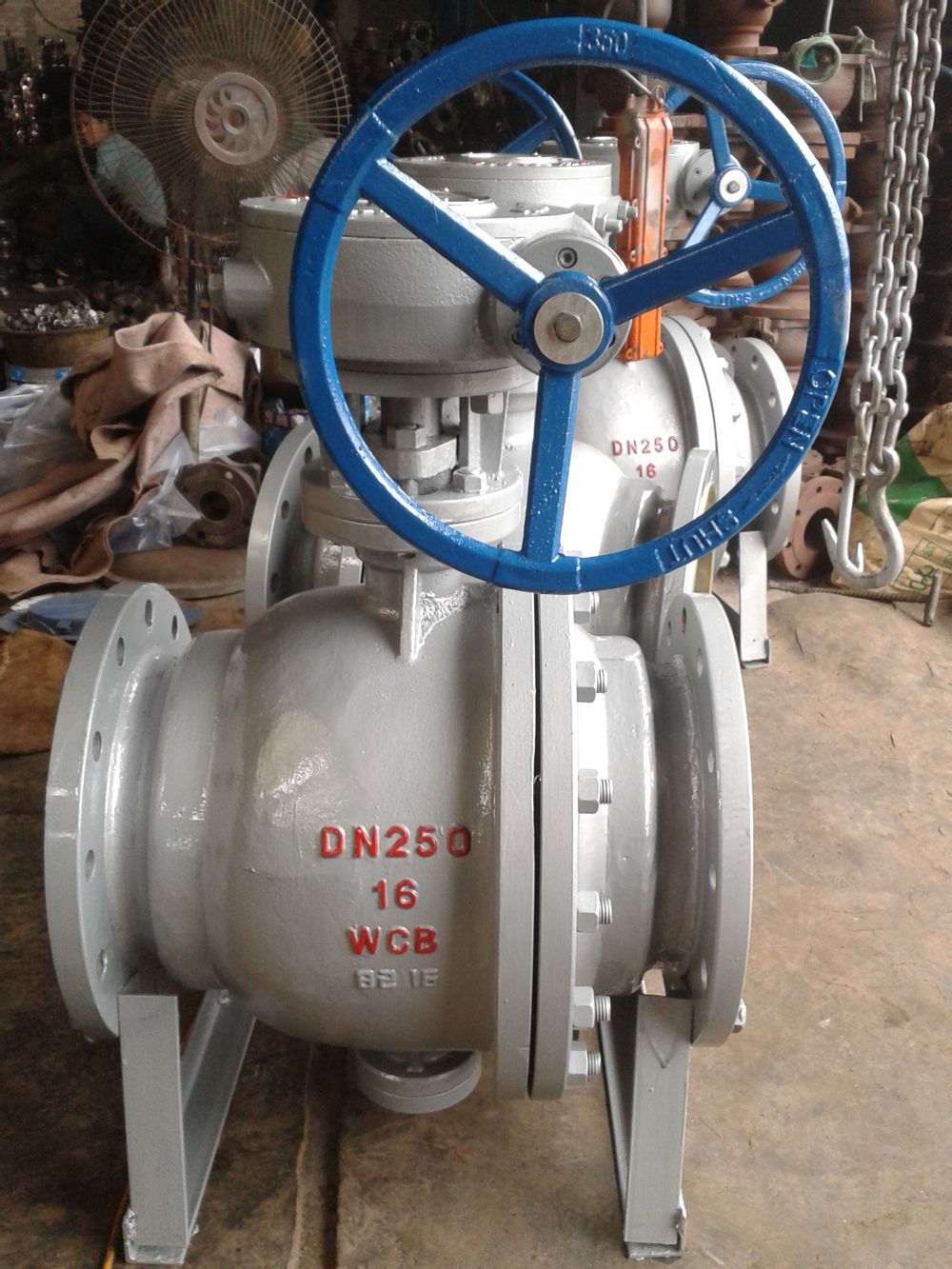

蜗轮传动传动卸灰球阀Q347MF | 0.6Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
D1 | 280 | 335 | 395 | 445 | 495 | 6D0 | 705 | ||
L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 | ||
1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 | |
D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
液动卸灰球阀Q747MF | 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
D2 | 265 | 320 | 375 | 435 | 485 | 608 | 718 | ||
L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
L2 | 578 | 578 | 578 | 578 | 578 | 668 | 668 | ||
H | 708 | 797 | 836 | 866 | 896 | 1101 | 1161 | ||
H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
z-d | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
气动卸灰球阀Q647MF | 1.6MPa | M | 18×1.5 | 18×1.5 | 18×1.5 | 18×1.5 | 18×1.5 | 27×2 | 27×2 |
D | 335 | 405 | 460 | 520 | 580 | 705 | 840 | ||
D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
H | 612 | 701 | 754 | 784 | 842 | 1010 | 1102 | ||
H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
配用手动装置 | S-01 | S-02 | S-03 | S-04 | S-05 | S-06 | S-07 | ||
电动卸灰球阀Q947MF | 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
L1 | 225 | 300 | 322 | 400 | 450 | 500 | 550 | ||
L2 | 274 | 476 | 476 | 476 | 476 | 476 | 476 | ||
L3 | 216 | 400 | 400 | 400 | 4D0 | 400 | 400 | ||
L4 | 185 | 381 | 381 | 381 | 381 | 381 | 381 | ||
H | 702 | 898 | 937 | 997 | 1027 | 1147 | 1207 | ||
H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 |
