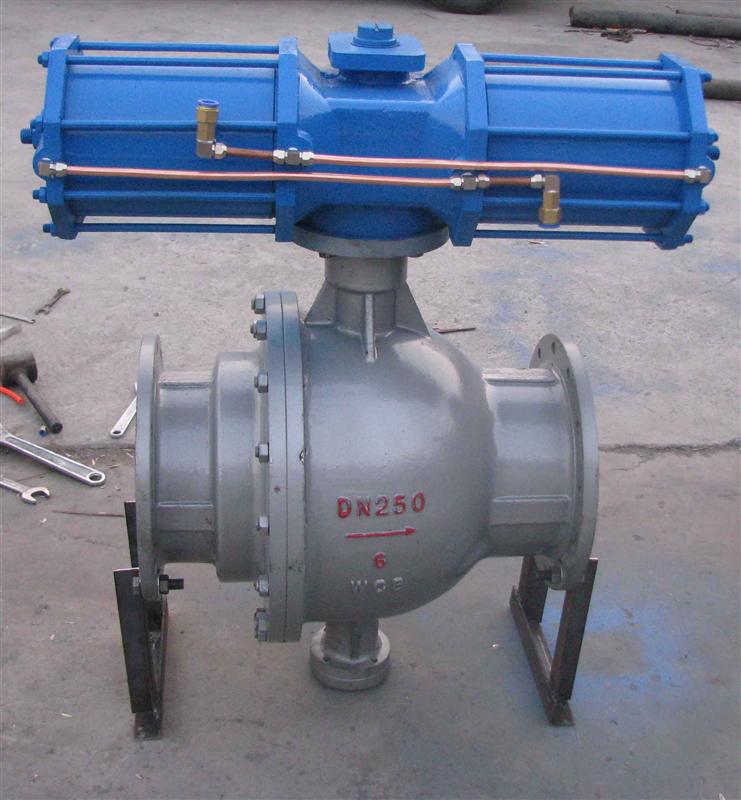

Q647MF气动卸灰球阀,气动喷煤粉球阀

产品详情

产品介绍：

Q647气动卸灰球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所有固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，气动球阀适用于高压、大口径管道场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。阀门上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。气动阀门采用全通径的结构使阀门流量孔径与管线内径一致，以便管线清扫。

Q647MF气动卸灰球阀 【一】主要零件材料及性能：http://www.cnvaco.com.cn/ProductShow_243.html

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

Q647MF气动卸灰球阀外形尺寸图：

Q647MF气动卸灰球阀【二】产品主要特点：http://www.cnvaco.com.cn/ProductShow_243.html

（1）、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开　　关位置避免误操作。手柄上有明显地开和关标识。
（2）、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
（3）、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。http://www.cnvaco.com.cn/ProductShow_243.html
（4）、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
（5）、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
（6）、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

Q647MF气动卸灰球阀主要材质：

公称通径DN(mm)		50-200
公称压力PN(MPa)		1.6		2.5		4.0
公称压力 (MPa)	强度试验	2.4		3.75		6.4
	密封试验	1.8		2.75		4.4
材料\\\\\\\\材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	2Cr13	1Cr18Ni9Ti		1Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		1Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃～300℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度		试验检验
		GBT/12237	GB12221	GB9113	GB9131		GB13927

Q647MF气动卸灰球阀主要连接尺寸：

公称通径 DN(mm)	尺寸(mm)															执行器型号 (仅供参考)
	1.6MPa					2.5MPa					4.0MPa					执行器型号 (仅供参考)
	L	D	D1	B	Z-ΦD	L	D	D1	B	Z-ΦD	L	D	D1	B	Z-ΦD	1.6、2.5MPa	4.0MPa
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	GTD-80	GTD110
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18	GTD-100	GTD110
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18	GTD-100	GTD110
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23	GTD-115	GTD-125
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25	GTD-160	AW13
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25	GTD-90	AW13
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30	AW17	AW17
250	533	405	355	30	12-25	586	425	370	36	12-30						AW17	AW20
300	610	460	410	30	12-25	648	485	430	40	16-30						AW20	AW20
350	686	520	470	34	16-25	762	550	490	44	16-34						AW20	AW28
400	762	580	525	36	16-30	838	610	550	48	16-34						AW28	AW28
450	864	640	585	40	20-30	914	660	600	50	20-34						AW28	AW35
500	914	705	650	44	20-34	991	730	660	52	20-41						AW28	AW35
