产品简介

　　产品型号　Q947F-16P／R　　　

　　适用范围　水处理、化工、冶金、石油、造纸　

　　产品别名　硬密封球阀　　　

　　连接形式　法兰　

　　公称通径　DN50～1000(mm)　　　

　　适用介质　水、蒸汽、油品、硝酸、醋酸、尿素等强氧化介质　

　　压力范围　1.0～1.6(Mpa)　　　

　　适用温度　-25～550(℃)　

　　主体材料　不锈钢304、316

　　密封性质：F-增强聚四氟乙烯，H-合金钢，Y-硬质合金，N-尼龙塑料

　　驱动方式：手动、电动、气动

　　阀体材料：WCB／A105、CF8／304、　CF8M／316、　CF3／304L、CF3M／316L、合金钢

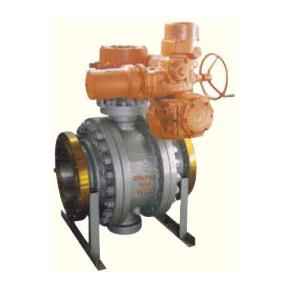

　　Q947F电动固定球阀是一种新型高能性能球阀，适用于长输管线和一般的工业管线，其安全、耐恶劣环境性等的设计时均已进行了特殊考虑。　适用于各种腐蚀和非腐蚀性介质。它与浮动式球阀相比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承，球体不会移动，阀门密封靠弹簧和介质压罚推动阀座实现，因而阀座不会承受过大压力，所以Q47型固定式球阀阀座变形小，操作力矩轻，密封性能可靠，使用寿命长。特别适用于高压、大口径的场合。

一、　　Q947F电动固定球阀用途

　　球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

二、　　Q947F电动固定球阀主要零件材料及性能

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质

WCB 1Cr13 1Cr13 1Cr13

司太立合金

本体材料 柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316 柔性石墨

编结石墨 -29-425℃ 水、蒸汽、油品

WC6 15CrMo 15CrMo -29-425℃

WC9 25Cr2MoV 25Cr2MoV

LCB 304 304 -46-354℃

CF8 304 304 -196-600℃ 部分酸、碱

CF3 304L 304L

CF8M 316 316

CF3M 316L 316L

三　　Q947F电动固定球阀特点及优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开　　关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F(1Cr13)整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
