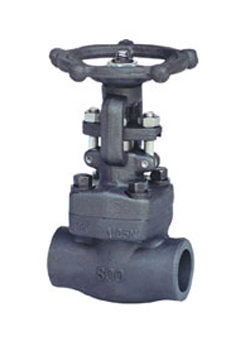

Z11Y/Z61Y锻钢不锈钢闸阀的详细资料：

锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

产品的基本信息

Z11Y/Z61Y锻钢不锈钢闸阀产品执行标准

　　设计与制造：JB/T 7746

　　螺纹端尺寸：GB 7306

　　结构长度：JB/T 7746

　　压力~温度：GB/T 9131

检验与试验：JB/T 9092

Z11Y/Z61Y锻钢不锈钢闸阀产品主要性能参数

Z11H、Z11Y 内螺纹闸阀主要性能参数

型号       PN   工作压力 / MPa    适用温度 / ℃      适用介质

Z11H-25  25    2.5   ≤425     水、蒸汽、油品

Z11H-40  40    4.0

Z11H-63  63    6.3

Z11H-100       100  10    ≤450

Z11H-160       160  16

Z11Y-25  25    2.5   ≤425     水、蒸汽、油品

Z11Y-40  40    4.0

Z11Y-63  63    6.3

Z11Y-100 100  10

Z11Y-160 160  16

Z11Y-25I 25    2.5   ≤550     蒸汽、油品

Z11Y-40I 40    4.0

Z11Y-63I 63    6.3

Z11Y-25P       25    2.5   ≤150     弱腐蚀性介质

Z11Y-40P       40    4.0

Z11Y-63P       63    6.3

Z11Y-100P      100  10.0

Z11Y-160P      160  16.0

Z11Y/Z61Y锻钢不锈钢闸阀标准材质细表 :

序号       零件名称       CStoASTM     AStoASTM     SStoASTM

A105       F22  F304(L)  F316(L)

1     阀体       A105       A182F22 A182F304(L)  A182F316(L)

2     阀座       A276420 A276304 A276304(L)    A276316(L)

3     闸板       A182F430&410     A182F304      A182F304(L)  A182F316(L)

4     阀杆       A182F6   A182F304      A182F304(L)  A182F316(L)

5     垫片       316夹柔性石墨     316夹PTFE

6     阀盖       A105       A276f304       A276F304(L)  A276F316(L)

7     螺栓       A193B7   A193B16 A193B8   A193B8M

8     销钉       A276420 A276 304

9     填料压套       A276410 A182F304(L)  A182F316(L)

10    活节螺栓       A193B7   A193B16 A193B8   A193B8M

11    填料压板       A105       A182F11 A182F304(L)  A182F316(L)

12    螺母       A1942H   A1944     A1948     A1948M

13    阀杆螺母       A276420

14    锁紧螺母       A1942H   A1944     A1948     A1948M

15    铭牌       SS

16    手轮       A197

17    垫片       A473431

18    填料       柔性石墨       PTFE

适用介质       水、蒸汽、油品等       水、蒸汽、油品等       硝酸、醋酸等

适用温度       —29℃～425℃     —29℃～550℃     —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

Z11Y/Z61Y锻钢不锈钢闸阀尺寸(MM)和重量(KG)
