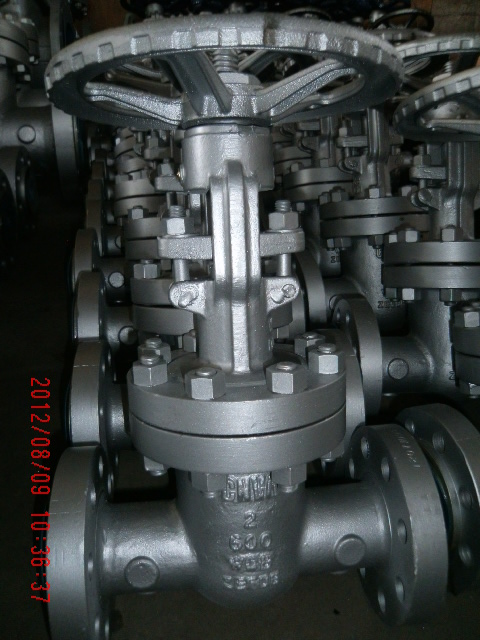

Z41H、Z41Y型钢制楔式闸阀150(Lb)~600(Lb)

产品详情

产品说明:

中阀美标闸阀,美标楔式闸阀,美标阀门

Z41H、Z41Y型钢制楔式闸阀150(Lb)~600(Lb)传动方式为手动传动,连接方式为法兰连接,阀杆为明杆楔式刚性单闸板,阀座密封面材料为硬质合金,压力级 150(Lb)~600(Lb),阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。

 http://www.cnvaco.com.cn/ProductShow_164.html

Z41H、Z41Y型钢制楔式闸阀产品性能参数:



Z41H、Z41Y 型 钢制楔式闸阀150(Lb)~600(Lb) 主要性能参数

型号

压力级(Lb)

适用温度/℃

适用介质

Z41Y-150(Lb)

150

≤425

水、蒸汽、油品

Z41Y-150(Lb)P

150

≤200

腐蚀性介质

Z41Y-150(Lb)R

Z41Y-300(Lb)

300

≤425

水、蒸汽、油品

Z41Y-300(Lb)P

300

≤200

腐蚀性介质

Z41Y-300(Lb)R

Z41Y-400(Lb)

400

≤425

水、蒸汽、油品

Z41Y-600(Lb)

600

Z41H-150(Lb)

150

≤425

水、蒸汽、油品

Z41H-300(Lb)

300

Z41H-400(Lb)

400

Z41Y-300(Lb)I

300

≤550

水、蒸汽、油品

Z41Y-400(Lb)I

400

≤450

非腐蚀性介质

Z4Y-400(Lb)P

400

≤150

弱腐蚀性介质

Z41Y-400(Lb)R

≤200

腐蚀性介质

Z41H-600(Lb)

600

≤200

非腐蚀性介质

Z41H-600(Lb)I

≤350

Z41H-600(Lb)P

≤200

腐蚀性介质

Z41Y-600(Lb)R

600

≤150

腐蚀性介质



Z41H、Z41Y型钢制楔式闸阀产品零部件材料:



Z41H、Z41Y 型 钢制楔式闸阀150(Lb)~600(Lb) 零部件材料


型号

材料


阀体、阀盖、闸板

阀杆

密封面

填料


Z41Y-150(Lb)

碳素钢

铬不锈钢

堆焊硬质合金

石棉石墨或柔性石墨


Z41Y-150(Lb)P

铬镍钛钢

铬镍钛钢


Z41Y-150(Lb)R

铬镍钼钛钢

铬镍钼钛钢


Z41Y-300(Lb)

碳素钢

铬不锈钢

堆焊硬质合金

石棉石墨或柔性石墨


Z41Y-300(Lb)P

铬镍钛钢

铬镍钛钢


Z41Y-300(Lb)R

铬镍钼钛钢

铬镍钼钛钢


Z41Y-400(Lb)

碳素钢

铬不锈钢

堆焊硬质合金

石棉石墨或柔性石墨


Z41Y-600(Lb)


Z41H-150(Lb)

碳素钢

铬不锈钢

铬不锈钢

石棉石墨或柔性石墨


Z41H-300(Lb)


Z41H-400(Lb)


Z41Y-300(Lb)I

铬钼钢

铬不锈钢

堆焊硬质合金

石棉石墨或柔性石墨


Z41Y-400(Lb)I

铬钼钢

铬钼钢+钴铬钨


Z4Y-400(Lb)P

铬镍钛不锈钢

铬镍钛不锈钢

堆焊硬质合金

石棉三围或柔性石墨


Z41Y-400(Lb)R

铬镍钼钛

铬镍钼钛钢+钴铬钨


Z41H-600(Lb)

碳钢

铬钢


Z41H-600(Lb)I


Z41H-600(Lb)P

铬镍钛钢

铬钼钒钢


Z41Y-600(Lb)R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

堆焊硬质合金

石棉石墨或柔性石墨




Z41H、Z41Y型钢制楔式闸阀产品外形及结构尺寸:



Z41H、Z41Y150(Lb) 型 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

DN/in

L

D

D1

D2

b

z×Φd

H

D0

重量/kg

50

2

178

152

120.5

120.5

16

4×Φ19

323

200

23

65

21/2

190

178

139.5

139.5

18

4×Φ19

347

250

32

80

3

203

190

152.5

152.5

19

4×Φ19

383

250

40

100

4

229

229

190.5

190.5

24

8×Φ19

457

300

63

125

5

254

254

216

216

24

8×Φ22

632

300

66

150

6

267

279

241.5

241.5

26

8×Φ22

635

350

108

200

8

292

343

298.5

298.5

29

8×Φ22

762

350

181

250

10

330

406

362

362

31

12×Φ25

895

400

263

300

12

356

483

432

432

32

12×Φ25

1080

500

346

350

14

381

533

476

476

35

12×Φ29

1295

600

488

400

16

406

579

540

540

37

16×Φ29

1435

600

621

450

18

432

635

578

578

40

16×Φ32

1626

650

814

500

20

457

698

635

635

43

20×Φ32

1829

650

992

600

24

508

813

749.5

749.5

48

20×Φ35

2175

700

1492

750

30

610

984

914.5

914

75

28×Φ35

2692

700

2272

http://www.cnvaco.com.cn/ProductShow_164.html



Z41H、Z41Y300(Lb)型 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

DN/in

L

D

D1

D2

b

z×Φd

H

D0

重量/kg

50

2

216

165

127

92

16

4×Φ19

323

200

23

65

21/2

241

190

149

105

18

4×Φ19

347

250

32

80

3

283

210

168.5

127

19

4×Φ19

383

250

40

100

4

305

254

200

157

24

8×Φ19

457

300

63

125

5

381

279

235

186

24

8×Φ22

632

300

66

150

6

403

318

270

216

26

8×Φ22

635

350

108

200

8

419

381

330

270

29

8×Φ22

762

350

171

250

10

457

444

387.5

324

31

12×Φ25

895

400

263

300

12

502

521

451

381

32

12×Φ25

1080

500

346

350

14

762

584

514.5

413

35

12×Φ29

1295

600

488

400

16

838

648

571.5

470

37

16×Φ29

1435

600

621

450

18

914

711

628.5

533

40

16×Φ32

1626

650

814

500

20

991

775

686

584

43

20×Φ32

1829

650

992

600

24

1143

914

813

692

48

20×Φ35

2175

700

1492





Z41H、Z41Y400(Lb)型 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

DN/in

L

D

D1

D2

b

z×Φd

H

D0

重量/kg

50

2

292

465

127

92

25

8×Φ19

368

250

35

65

2?

330

190

149.4

105

29

8×Φ22

394

300

47

80

3

356

210

168.1

127

32

8×Φ22

473

3003

65

100

4

406

254

200.2

157

35

8×Φ25

622

50

90

125

5

457

279

235

186

36

8×Φ25

686

400

153

150

6

495

318

269.7

216

41

12×Φ25

750

400

260

200

8

597

381

330.2

270

48

12×Φ29

876

500

390

250

10

673

444

387.4

324

54

16×Φ32

1041

600

535

300

12

762

521

450.8

381

57

16×Φ35

1181

650

886

350

14

826

584

514.4

413

60

20×Φ35

1588

700

960

400

16

902

648

571.5

470

64

20×Φ38

1803

700

1424





Z41H、Z41Y600(Lb)型 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

DN/in

L

D

D1

D2

b

z×Φd

H

D0

重量/kg

50

2

292

165

127

92

33

8×Φ19

510

254

44

65

2?

330

190

149

100

36

8×Φ22

554

254

60

80

3

356

210

168

127

39

8×Φ22

595

305

80

100

4

432

273

216

157

45

8×Φ25

712

356

145

125

5

508

330

266.5

186

52

8×Φ29

826

406

236

150

6

559

356

292

216

55

12×Φ29

995

508

309

200

8

660

419

349

270

63

12×Φ32

1157

610

522

250

10

787

508

432

324

71

16×Φ35

1373

686

779

300

12

838

559

489

381

74

20×Φ35

1603

686

1108

350

14

889

603

527

413

77

20×Φ38

1930

762

1506

400

16

991

686

603

470

84

20×Φ41

2032

889

1939

产品结构尺寸图:

中阀美标闸阀,美标楔式闸阀,美标阀门

安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
7、安装在保温管道上的各类手动阀门,手柄均不得向下。
8、带传动机构的闸阀,按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格。
