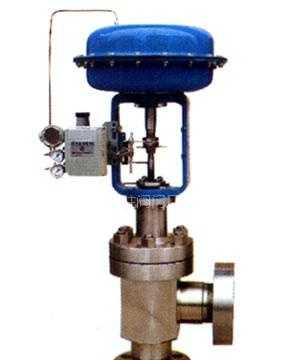

ZMA/BS-320/220型气动薄膜角形高压调节阀

产品详情

是专为高压系统设计的一种特殊阀门。与气动或电动〔配用电-气转换器〕调节仪表等配合，用于化工、石油、电力等工业部门生产过程的自动调节和远程控制。

ZMA/BS-320/220型气动薄膜角形高压调节阀主要材料：

零件名称	阀体	阀杆	阀芯	阀座	填料	压缩弹簧	波纹薄膜
材料	40锻钢不锈钢钼二钛	2Cr13 不锈钢钼二钛	2Cr13或堆焊钴铬钨硬质合金	2Cr13或堆焊钴铬钨硬质合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡胶夹尼衬里

ZMA/BS-320/220型气动薄膜角形高压调节阀外形尺寸

公称通径 DN	公称压力 PN	Dφ	Dk	d	b	n-φ	L	L1	D
公称通径 DN	公称压力 PN	Dφ	Dk	d	b	n-φ	L	L1	D	a	b
6	320	管道连接为焊接式外径×14内径6					83	98	230	429	480
6	220	管道连接为焊接式外径×14内径6					83	98	230	429	480
10	320	95	60	12	20	3-18	105	90	325	594	673
10	220	95	60	12	20	3-18	105	90	325	594	673
15	320	105	68	15	20	3-18	105	105	325	594	673
15	220	95	60	15	20	3-18	105	105	325	594	673
25	320	115	80	23	22	4-18	120	120	325	609	688
25	220	105	68	23	20	3-18	120	120	325	609	688
32	320	135	95	30	25	4-22	135	135	410	834	939
32	220	115	80	30	22	4-18	135	135	410	834	939
40	320	165	115	38	32	6-26	165	165	410	870	674
40	220	165	115	38	28	6-26	165	165	410	870	674
50	320	200	145	50	40	6-29	190	190	410	910	1016
50	220	165	115	50	32	6-26	190	190	410	910	1016
65	320	225	170	65	50	6-33	215	215	495	1090	1225
65	220	200	145	65	40	6-29	215	215	495	1090	1225
80	320	260	195	80	60	9-36	260	260	495	1185	1310
80	220	225	170	80	50	6-33	260	260	495	1185	1310
100	320	300	235	100	75	8-39	290	290	495	1235	1360
100	220	260	195	100	60	6-36	290	290	495	1235	1360
