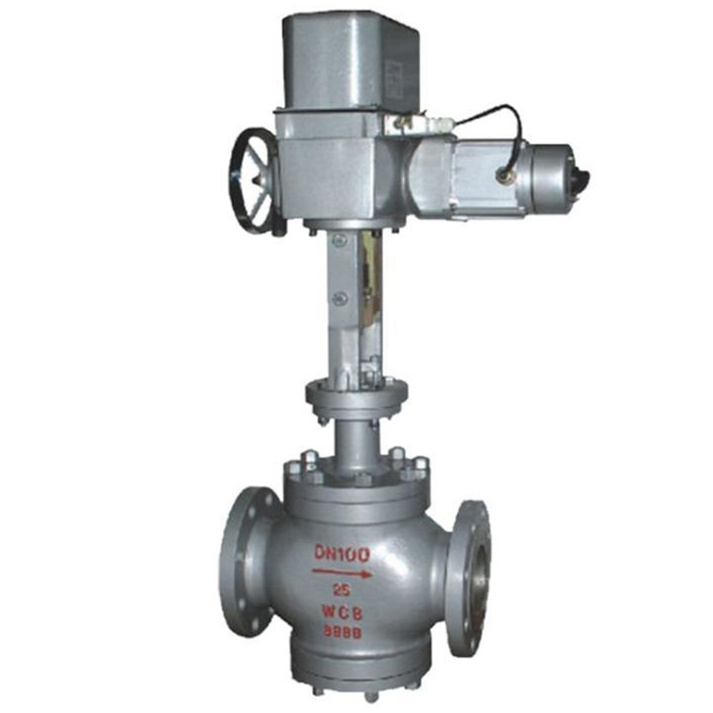

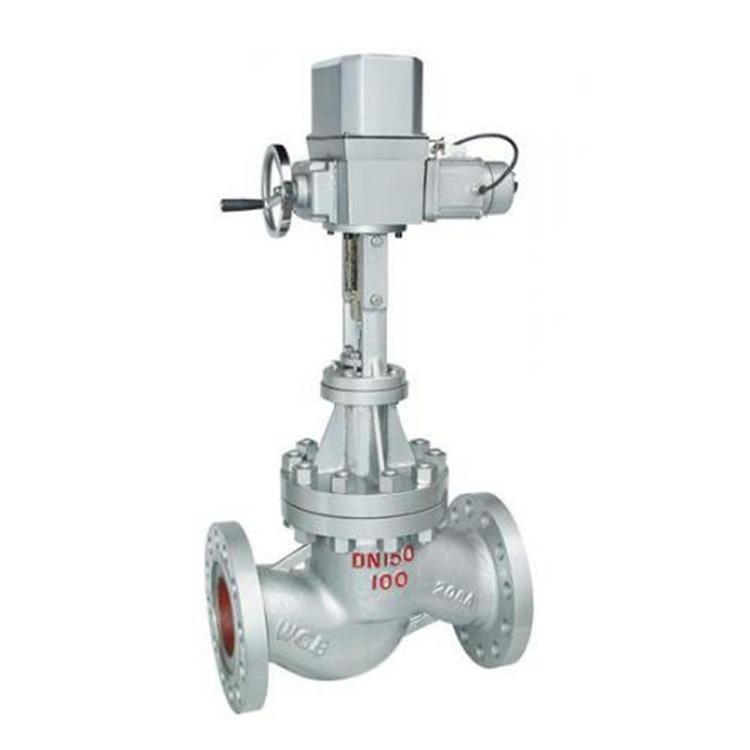

本系列产品有标准型、波纹管密封型、夹套保温等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～400。ZAZ(P、N、M)型电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。电动调节阀广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
电动调节阀规格与技术参数
公称通径DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量 | 单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
双座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
公称压力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
电动执行器型号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
信号 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||
流量特性 | 直线 百分比 | |||||||||||||||
可调范围 | 30:1 | |||||||||||||||
电源电压 | 220VAC 50～60Hz | |||||||||||||||
作用方式 | 电开式(K) 电闭式(B) | |||||||||||||||
阀 | 公 | 0.6 | 低温： ZG1Cr18Ni9Ti | |||||||||||||
1.6 | 常温:HT200 ZG230-450 | |||||||||||||||
4.0 | 低温: ZG1Cr18Ni9Ti | |||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
6.4 | 低温:ZG1Cr18Ni9Ti | |||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
法兰尺寸 | 管连接 | 铸钢法兰按JB77-59，铸铁法兰按JB79-59 | ||||||||||||||
法兰型式 | 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 | |||||||||||||||
阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||
上阀盖型式 | 普通式(常温型)，热片式(中温型)，长劲式(低温式) | |||||||||||||||
