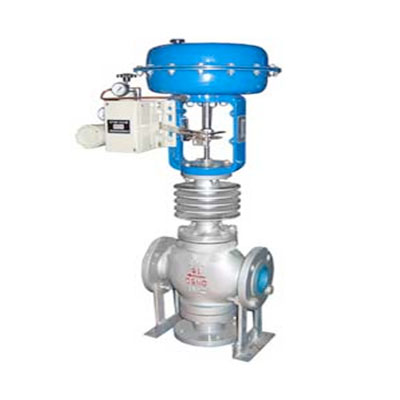

ZJHQ（X）、ZMAQ（X）气动三通调节阀

产品详情

是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

气动三通调节阀本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型两种。

气动三通调节阀执行机构主要技术参数

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围KPa	20～100、40～200、80～240、20～60、60～100
操作方式	普通型、带手动手轮操作型（侧装式、顶装式）

气动三通调节阀性能指标

项目		指标值	项目				指标值
基本误差%	不带定位器	±6.0	始终点偏差 %	气关	不带定位器	始点	±6.0
	带定位器	±1.5				终点	±2.5
回差%	不带定位器	≤5.0			带定位器	始点	±1.5
						终点	±1.5
	带定位器	≤1.5		气开	不带定位器	始点	±2.5
						终点	±6.0
死区%	不带定位器	≤4.0			带定位器	始点	±1.5
						终点	±1.5
	带定位器	≤0.6	允许泄漏量L/h				1×10-3×阀额定容量
额定行程偏差%		±2.5

注：本产品执行GB/T4213-92国家标准。
气动三通调节阀允许压差（KPa）

供气压力	弹簧压力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

气动三通调节阀主要零件材料及适用温度、介质

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	上下膜盖	A3钢板冲压
	波纹膜片	丁晴橡胶夹增强涤沦织物
	弹簧	60Si2Mn
	推杆、衬套	2Cr13
	轴套	聚氨酯（用于反作用）
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+450℃
