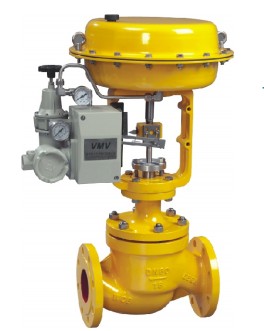

ZJHP、ZJHM气动单座调节阀

产品详情

详细资料：

　　ZJHP、ZJHM精小型气动薄膜直通套筒调节阀,精小型气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、液位保持在给定值。特别适用于允许泄漏小且阀前后压差不大的工作场合。

　　精小型气动薄膜直通单座、套筒调节阀系列产品有标准型精小型气动薄膜直通单座、套筒调节阀、调节切断型精小型气动薄膜直通单座、套筒调节阀、波纹管密封型精小型气动薄膜直通单座、套筒调节阀、夹套保温型精小型气动薄膜直通单座、套筒调节等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～300。适用液体温度由-200℃至+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品格规格可供选择。

【主要零件材料】

阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3

波纹膜片：橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

公称通径DN（mm）（阀芯直径dn）		20				25	32	40	50	65	80	100	125	150	200	250	300
		(10)	(12)	(15)	(20)
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程（mm）		10				16		25		40			60			100
膜片有效面积Ae（cm2）		280						400		600			1000			1600
信号范围Pr（KPa）		20～100、40～200
气源压力Ps（KPa）		0.14～0.4
固有流量特性		直线、等百分比
固有可调比R		50：1
允许泄漏量		硬阀座：Ⅳ级、软阀座：Ⅵ级
公称压力PN（MPa）		1.6、4.0、6.4
工作温度t （℃）	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～560
	低温型	-60～-100、-100～-200、-200～-250
