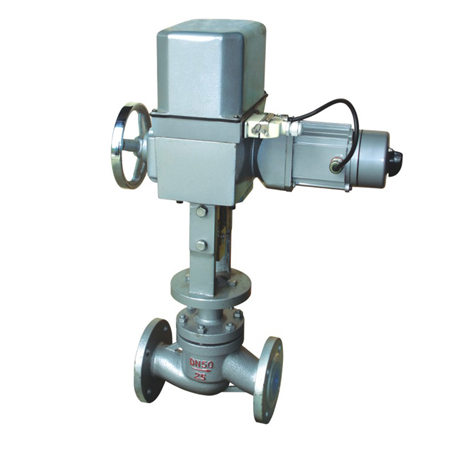

ZKZP电动单座调节阀

产品详情

产品说明

ZKZP电动单座调节阀是DKZ型电动单元组合仪表中的执行单元，电动单座调节阀，ZKZP电动单座调节阀阀体内只有一个阀芯和阀座，具有泄漏量小的特点，阀的不平衡力大，其允许压差较双座阀小。它是生产过程自动调节系统中的重要环节之一。ZKZP电动单座调节阀以电源为动力接受统一的标准信号：0—10mA.DC或4—20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而ZKZP电动单座调节阀广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。

◆参数和性能：

公称通径：DN20 — 250mm

公称压力：PN1.6 — 10Mpa

固有流量特性：直线、等百分比

工作温度：-40 — 250℃、-40 — 450℃

信号范围（DC）： 0 — 10mA、4 — 20mA

电源电压：220V、50Hz

作用方式：电开式（K）、电关式（B）

阀体材质：ZG25、 1Cr18Ni9Ti 、 0Cr17Ni12Mo2Ti 、 316L

阀内件材质：304 、 316L 、不锈钢堆焊司太莱合金、 17-4PH

◆电动执行机构：

型式：DKZ系列电动执行机构；361L系列电子式电动执行机构；PSL系列电子式电动执行机构

输入信号：DKZ执行机构：Ⅱ型0～10mA•DC(输入电阻200Ω)；Ⅲ型4～20mA•DC(输入电阻 250Ω) 361L执行机构：4～20mA•DC或1～5V(输入电阻250Ω) PSL执行机构：4～20mA•DC

◆电源电压：

DKZ执行机构：220V，50Hz。

361L执行机构：220V，50/60Hz。

PSL执行机构：单相控制220V，50Hz

手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机构：手轮；PSL执行机构：手轮

环境温度：－20～＋60℃

◆技术参数：

公称通径DN	20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn(mm)	10	12	15	20
额定流量系数(kv)	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450	700	1000
	—				10	16	25	40	63	100	160	250	400	630	1000	1600
流量特性	直线、等百分比
行程(mm)	10				16 25				40 60				100
出轴推力(N)	4000				4000				6400				16000
配用执行机构型号	(ZAZ-25)DKZ-310				DKZ-310				DKZ-410				DKZ-510
作用方式	电开式(K) 电关式(B)
信号(mA.DC)	Ⅱ0-10mA 或Ⅲ4-20mA
输入通道	3个
电源电压	220V 50HZ
使用环境温度	-25oC～70oC
使用环境湿度	≤95%
输入电阻	Ⅱ200Ω　Ⅲ250Ω
