ZKZN电动双座调节阀

产品详情

产 品 说 明

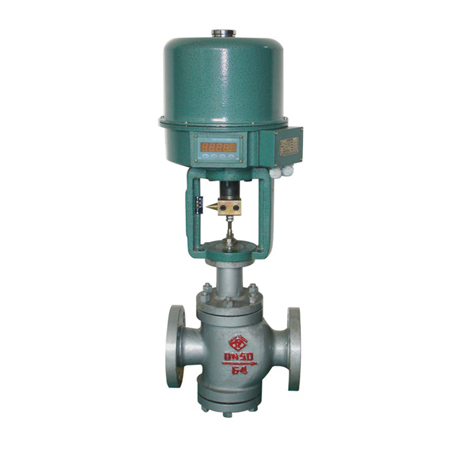

       ZKZN电动双座调节阀采用双导向结构,配用SKZ/IKZL系列智能型直行程电动执行机构。ZKZN电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。ZKZN电动双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质的精确工艺参数如压力、流量、温度、液位保持在给定值;特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。

       ZKZN电动直通双座调节阀公称通径由20至300mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为或4~20mA。DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。ZKZN电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。多种多样的品种规格可供选择。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PNl6、40、64;公称通径范围DN25~400:适用流体温度有-250oC ~+560oC范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。产品广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。产品畅销全国各地,优质的质量,优质的服务,深得用户的信赖和广泛的赞誉。始终以质量为本,一切为满足用户的经营理念,不断引进国外先进的新技术,新工艺、新材料,竭诚为用户提供优质的阀门产品和更加完善的售后服务。“您的需要,我们的目标!

产品特点:

◆阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。

◆可调节范围大,固有可调比为50,流量特性有直线和等百分比。

◆电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。

◆调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。

◆电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。

◆波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏

主要零件材料:

阀体、阀盖:HT200、ZG230-450、ZGlCrl8Ni9Ti

阀芯、阀座:1Crl8Nil9Ti、司钛莱合金堆焊

填      料:聚四氟乙烯、柔性石墨、不锈钢波纹管

垫      片:橡胶石棉板、1Crl8Nil9Ti、石墨缠绕垫片

阀杆、推杆:2Crl3、1Crl8Ni9Ti

衬     套:2Crl3

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

400

额定流量系数Kv

直线

12.1

19.4

30.3

48.3

75.9

121

193.6

302.5

484

759

1210

1936

2920

等百分比

11

17.6

27.5

44

69.3

110

176

275

440

693

1100

1760

2760

额定行程L(mm)

16

25

40

60

100

公称压力PN(MPa)

1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比R

50:1

信号范围

4~20mADC、1~5VDC、0~10VDC TTL低电平脉冲信号、486等

电源电压

220V、50Hz

作用方式

故障时:全开、全闭、自锁位

允许泄漏(1/h)

10-3×阀额定容量

工作温度t(oC)

常温型

-20~200、-40~250、-60~250、

散热型

-40~450、-60~450、

高温型

450~650

低温型

-60~-100、-100~-200、-200~-250
