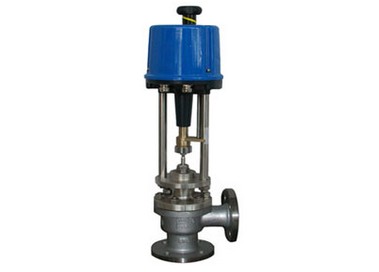

ZDSJ电子式直行程电动角型调节阀

产品详情

产品说明

ZDSJ电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。ZDSJ电子式直行程电动角型调节阀具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。

公称通径：20-300mm

公称形式：PN1.6 4.0 6.4Mpa

连接形式：法兰式按JB78-59 JB79-59

材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

上阀盖

常温型：-20℃－+200℃

散热型：-40℃－+450℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

芯形式：上导向单座柱塞式阀芯

流量特性：等百分比特性，直线特性和快开特性

材料：1Cr18Ni9Ti 0Cr18Ni12M02Ti

执行机构

类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。

主要零件材料及推荐使用温度范围

阀体材料	公称压力 MPa	介质工作温度℃
		〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		zui大工作压力MPa
铸铁HT200	1.6	1.6	1.5
铸钢ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
铸不锈钢ZG1Cr18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6
