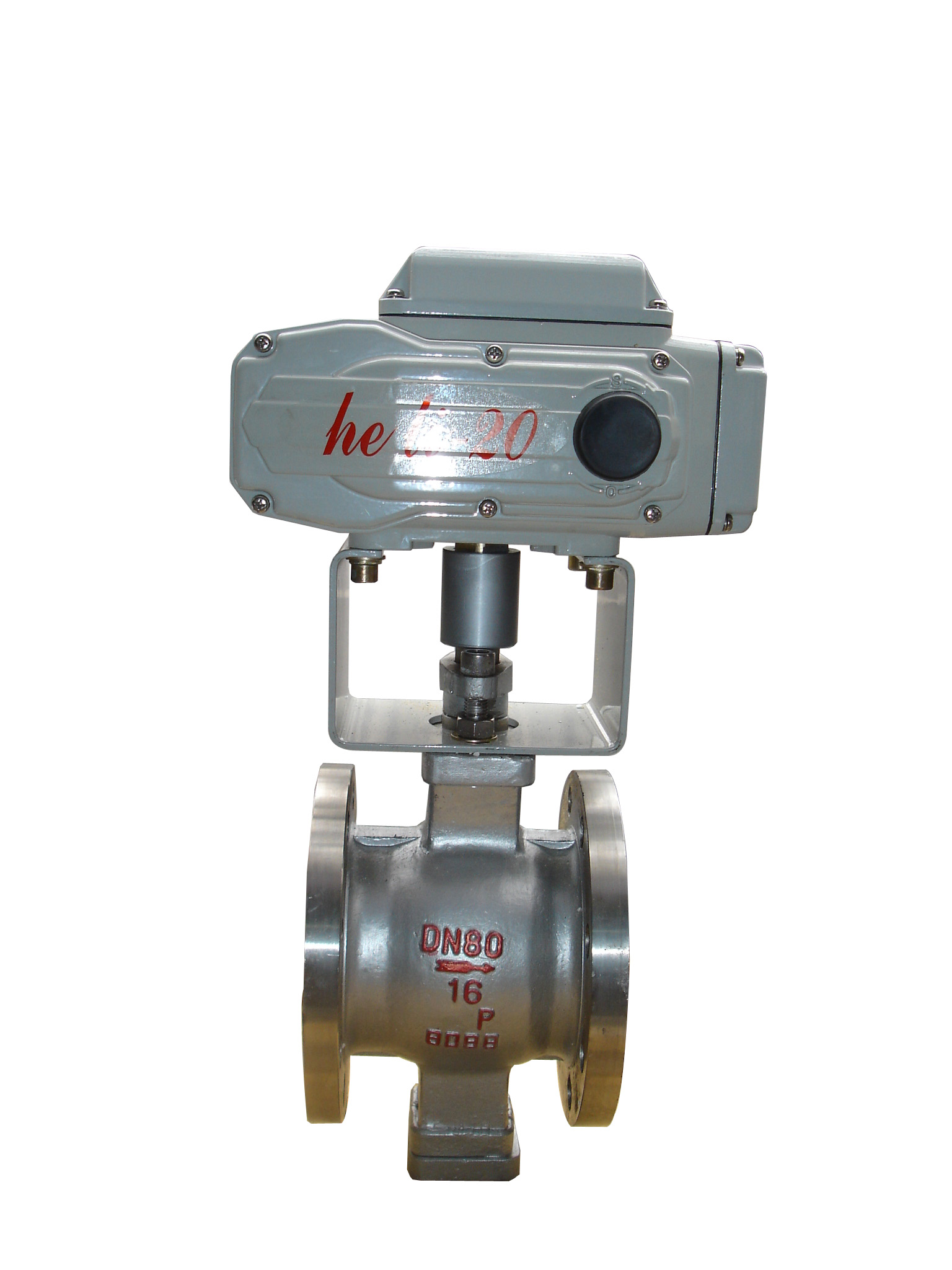

ZDJV_ZKJV系列电动V型调节球阀

产品详情

产品说明

ZDJV_ZKJV系列电动V型调节球阀的球芯带有V型缺口，阀关闭时，电动V型调节球阀V型缺口与阀座产生楔形剪切作用，可防止球芯与阀座之间因污物产生的卡死现象；且电动V型调节球阀阀门还具有流通能力大，密封性能好、可调范围大，能进行线性调节等优点。该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的zui佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀不仅适宜控制一般的流体介质，球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。底部安装符合ISO05211标准，低噪音，有自锁功能，防止反转，传动部分稳定可靠。可靠的力矩传感系统可实现过载保护，指示窗使位置指示更清晰。而且尤其适宜控制纸浆、污水、含纤维和微小固体颗粒的介质，电动V型调节球阀广泛应用于电力、石油、化工、治金、造纸等行业。

产品特点：

（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（2）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

（4）电动V型调节球阀阀门密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长。

（5）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构.

电动调节球阀主要技术参数和性能:

型式	直通式铸造球阀
公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径（mm）	20	26	33	40	53	66	85	104	128	170	212	255	300	340
额定流量系数（Kv）	25	36	63	100	184	284	400	600	950	1540	2500	3900	6150	9800
公称压力（MPa）	PNl6.64
连接型式	对夹式、法兰式按JB/T79-94标准
球芯转角	90。
阀体材料	铸钢、铸不锈钢
球芯型式	部分球带有V型缺口
阀座材料	聚四氟乙烯、不锈钢
适用温度	常温型-40～180~C，高温型-40～450℃
流量特性	近似等百分比（典型曲线图见附录）
执行机构	DKJ-ll、Ⅲ型电动执行器，引进配套德国欧姆龙，日本工装等高性能执行机构
输入信号	0～10mA。4～20mA．1～5VDC
基本误差	≤全行程的± 2.5％．
回差	≤全行程的2％
死区	≤全行程的30％
泄漏量	软声封：JB／T7387-94表2中的V级

电动调节球阀外形尺寸ZKJV-16型

公称通径DN	L	H1	H2	D1	n-d
25	102	450	60	85	4-14
32	102	460	65	100	4-18
40	114	470	75	110	4-18
50	124	500	95	125	4-18
65	143	520	105	145	4-18
80	165	530	120	160	8-18
100	194	620	140	180	8-18
125	213	675	165	210	8-18
150	229	695	185	240	8-23
200	243	780	205	295	12-23
250	297	1000	240	355	12-25
300	338	1050	290	410	12-25
350	380	1245	330	470	16-25
400	420	1295	360	525	16-30

ZDJV-16型

公称通径DN	PS AUTOMATION CMBH		LNAR-KOSO	LNAR-KOS0			Unic-Z
公称通径DN	H1	L1	L2	H1	L1	L2	H1	L1	L2
25	388	182	90	321	56	225	277	98	110
32	406	182	90	339	56	225	295	98	110
40	416	182	90	349	56	225	305	98	110
50	475	182	90	408	56	225	364	98	110
65	568	210	105	463	56	255	379	123	133
80	593	210	105	473	56	255	389	123	133
100	677	252	131	486	56	255	402	123	133
125	701	252	131	560	68	270	426	123	133
150	711	252	131	580	68	270	/	/	/
200	771	252	131	685	80	335	/	/	/
250	/	/	/	/	/	/	/	/	/
300	/	/	/	/	/	/	/	/	/
350	/	/	/	/	/	/	/	/	/
400	/	/	/	/	/	/	/	/	/
