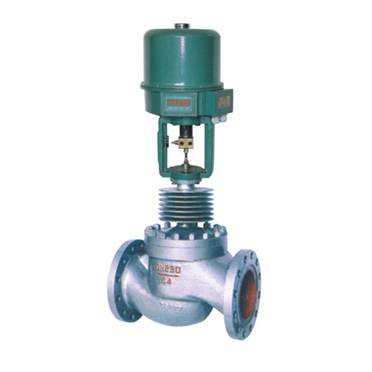

ZAZM电动套筒调节阀

产品详情

采用阀塞和套筒导向，导向面大，故稳定性较好。ZAZM电动套筒调节阀常指双密封套筒阀，具有允许压差大、泄漏大的特点；也可以为单密封式套筒阀，具有泄漏小、允许压差小的特点，这种结构定货时予以特别说明。ZAZM电动套筒调节阀采用径向分布的多孔结构型式，则为低噪声套筒调节阀，这种结构不产生扭转式的振动，具有防振和耐磨的优点可降低噪声7dB以上；由于导向间隙小，对结晶、结巴、结垢介质和含纤维颗粒的不干净介质易堵卡。其适用场合与单座调节阀、双座调节阀完全一致。即单密封套筒阀用于泄漏要求较严、压差不大的干净介质场合，双密封套筒阀用于压差较大、泄漏要求不严的干净介质场合。

ZKZM电动套筒调节阀SKZ/LZKI型电动单元组合仪表中的执行单元，ZAZM电动套筒调节阀是生产过程自动调节器节系统中的重要环节之一。ZAZM电动套筒调节阀以电源为动力接受统一的标准信号0～10或4～20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程式度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。本系列产品有标准型、波纹管密封型、夹套保温型等多种。

主要零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃F4：≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+4500℃

主要技术参数：

公称通径 (mm)	25	40	50	65	80	100	150	200	250	300
额定流量系数 Kv	2-10	25	40	63	100	155	370	580	900	1300
额定流量系数 Kv	2-10	16	25	40	63	100	250	400	580	1000
公称压力MPa	1.6 、6.4
额定行程时间 (S)	10	15.6		25			37.5		62.5
介质温度℃	-20 －200( 常温型) ；-40 －450( 中温型) ；　-250 －-60 （低温）
流量特性	直线；等百分比
阀体材质	HT200 、ZG270-500 ；ZG1Cr18Ni9Ti
