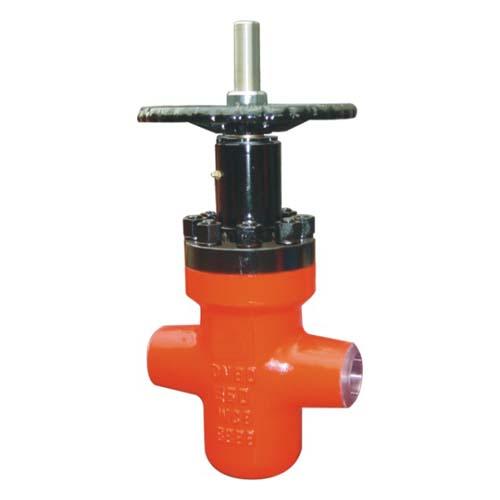

Z43Y高压平板闸阀

产品详情

详细说明:

闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 425℃ 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

高压平板闸阀结构合理、密封可靠、操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等特点,且可用于节流。高压平板闸阀适用于工作压力≤42MPa.工作温度≤120度的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

    公称压力:PN1.0-35.0Mpa,150Lb-3500Lb

    工作温度:-40-600℃

    公称通经:DN15-1400mm

    连接方式:法兰,螺纹,对焊,承插焊,NPT

    材质:304,316,304L,316L,SS316,WCB,CF3,CF8,CF3M,CF8M,铸钢,铸铁,锻钢,不锈钢,铜等。

     信息属性: 产品型号:Z43Y Z63Y Z83Y

连接形式:法兰

公称通径:DN15-1400mm mm

适用介质:水、蒸汽、油等

压力范围:PN1.0-35.0Mpa Mpa

适用温度:-40-600℃ ℃

高压平板闸阀主体材料:碳钢



公称压力(Mpa)

16.0

20.0

25.0

35.0

60.0

壳体实验压力(Mpa)

24.0

30.0

37.5

52.5

90.0

密封实验压力(Mpa)

17.6

22.0

27.5

38.5

66.0

适用介质

水,油品等非腐蚀性介质

适用温度

-29℃---120℃



制造标准:GB/T 19672-2005
阀门试验:GB/T13927-2008
高压平板闸阀外形及连接尺寸



公称压力(Mpa)

公称通径(mm)

尺寸(mm)

D

G

C

L

E

H

W

16.0
20.0

25

22

27

35

140

64

255

180

32

28

33

48

165

69

307

200

40

38

42

60

260

100

410

250

50

47

52

70

280

100

410

250

65

57

63

80

280

125

410

250

80

72

78

108

381

157

476

320

100

92

98

130

450

183

564

350

150

135

145

195

559

260

742

450

200

180

186

235

700

340

966

550

25.0

25

22

27

35

140

64

255

180

32

28

33

48

165

69

307

200

40

38

42

60

260

100

410

250

50

47

52

70

280

100

410

250

65

57

63

80

280

125

410

250

80

72

78

114

381

157

476

320

100

92

98

133

450

183

564

350

150

135

145

195

559

260

742

450

200

174

180

235

700

340

966

550

35.0

25

22

25

35

140

64

255

180

32

28

33

48

165

69

627

200

40

35

40

64

260

105

410

250

50

47

52

70

280

105

410

250

65

57

63

89

280

130

420

250

80

72

78

114

381

161

480

320

100

92

98

133

450

186

570

350

150

136

143

219

550

268

750

450

200

174

182

245

700

348

966

600
