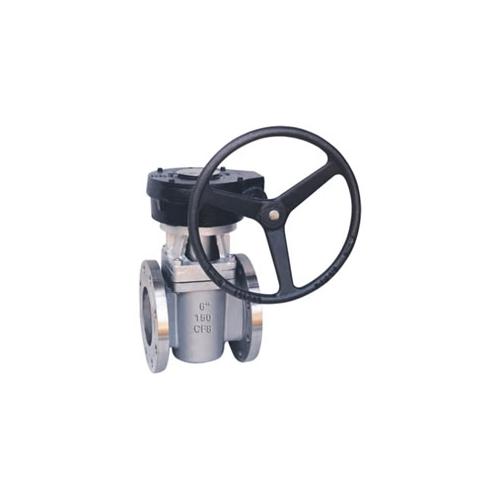

美标卡套式软密封旋塞阀

产品详情

美标卡套式软密封旋塞阀适用于公称压力 Class150~600Lbs，工作温度为 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

中阀控股（集团）有限公司旋塞阀主要有一下几个特点：

美标卡套式软密封旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。
美标卡套式软密封旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。
美标卡套式软密封旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不锈钢制成的该类阀门是食品工业和制药工的zui佳选择。

产品特点：

①美标卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的，独特的 360° 金属唇边保护固定卡套；

②阀门没有空腔给介质积聚；

③金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况；

④双向流动，使用安装更方便；

⑤零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品性能参数

产品零部件材料

产品外形及结构尺寸

Class150 美标卡套式软密封旋塞阀主要外形及结构尺寸（mm）
DN	DN/in	L	D0	H	重量/kg
15	1/2	108	120	85	2
20	3/4	117	140	95	3
25	1	127	140	105	4.5
32	1¼	140	200	115	5.2
40	1½	165	250	125	7.5
50	2	178	250	140	11
65	2½	190	300	150	12.5
80	3	203	300	185	18
100	4	229	350	200	23
125	5	254	350	215	32
150	6	267	200	455	52
200	8	292	240	495	115
250	10	330	280	555	195
300	12	356	320	605	305
350	14	686	320	680	325
400	16	762	360	715	340

Class300 美标卡套式软密封旋塞阀主要外形及结构尺寸（mm）
DN	DN/in	L	D0	H	重量/kg
15	1/2	140	160	85	2.5
20	3/4	152	160	95	4
25	1	165	200	105	5
32	1¼	178	250	115	6
40	1½	190	250	125	8.5
50	2	216	300	140	13
65	2½	241	300	150	15
80	3	283	350	185	24
100	4	305	350	200	27
125	5	381	400	225	40
150	6	403	200	460	65
200	8	419	240	495	145
250	10	457	280	560	255
300	12	502	320	610	325
350	14	762	360	685	355

Class600 美标卡套式软密封旋塞阀主要外形及结构尺寸（mm）
DN	DN/in	L	D0	H	重量/kg
25	1	216	250	125	7
32	1¼	229	250	135	8.2
40	1½	240	300	140	10.8
50	2	292	350	150	12.5
65	2½	330	350	175	15.3
80	3	356	400	195	25
100	4	432	400	215	29.5
150	6	559	280	500	70
