GT

产品详情

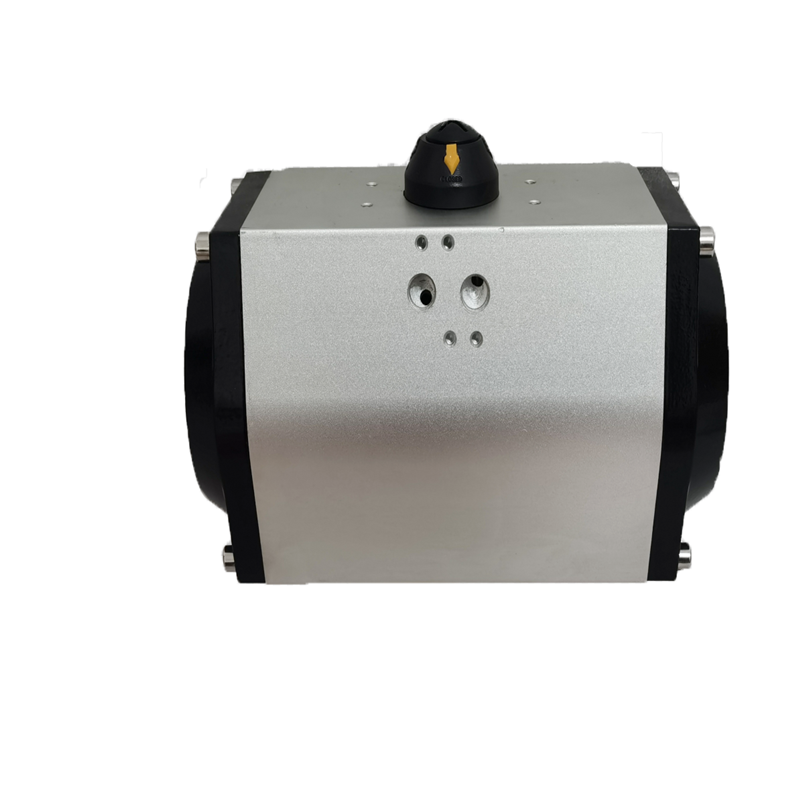

GT气动执行器的执地机构和调节机构是统一的整体,其执行机构有薄膜式和活塞式两类。活塞式行程长,适用于要求有较大推力的场合,不但可以直接带动阀杆,而且可以和蜗轮蜗杆等配合使用;而薄膜式行程较小,只能直接带动阀杆。

GT气动执行器分为正作用和反作用两种形式,所谓正作用就是信号压力增大,推杆向下;反作用形式就是信号压力增大,推杆向上。这种执行机构的输出位移与输入气压信号成正比例关系,信号压力越大,推杆的位移量也越大。当压力与弹簧的反作用力平衡时,推杆稳定在某一位置,气动执行器又有角行程气动执行器和直行程气动执行器两种。随着气动执行器智能化的不断发展,智能阀门定位器成为其不可缺少的配套产品。智能阀门定位器内装高集成度的微控制器,采用电平衡(数字平衡)原理代替传统的力平衡原理,将电控命令转换成气动定位增量来实现阀位控制;利用数字式开、停、关的信号来驱动气动执行机构的动作;阀位反馈信号直接通过高精确度的位置传感器,实现电/气转换功能。智能阀门定位器具有提高输出力和动作速度、调节精确度、克服阀杆摩擦力、实现正确定位等特点。正是因为这些配套产品的不断智能化,才使得GT气动执行器更加智能化。

由于GT气动执行器执行机构有结构简单、输出推力大、动作平稳可靠、安全防爆等优点,在化工、炼油等对安全要求较高的生产过程中得到广泛的应用。



优点

GT气动执行器主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

GT气动执行器的7大优点

1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。

4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命大。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。



7、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。



安装维护

1、GT气动执行器与阀门连接符合ISO5211标准,可与阀门直接连接。也可通过过渡支架和接头与任何阀门连接。

2、安装时必须保证GT气动执行器和旋转轴与阀门轴的同轴度。

3、管接头及导管内部应清洗干净,无多余物、粉尘及油污等。

4、GT气动执行器与电磁阀、定位器、过滤器、减压阀等的连接,可采用铜管或尼龙管,为防尘及减少噪声,排气口应安装消声器或消声节流阀。

5、GT气动执行器上的调节螺钉,可以微量调整阀门的开启角度,调整后必须将螺帽锁紧。

6、安装好后,GT气动执行器与阀门应同时试验,阀门加压至额定压力,GT气动执行器以气源压力0.4~0.7MPa对GT气动执行器的两个进气口进行切换进气,观察阀门的开启和关闭情况,应转动灵活,无卡阻现象,并做反复试验。

7、安装电磁阀的GT气动执行器,调试时应先用手动装置进行(电磁阀上的红色按扭)调式,然后再通电调试。

8、GT气动执行器应定期进行维护和保养,定期对GT气动执行器相配合使用的空气对滤器进行放水、排污、正常情况下,六个月检验一次,每年检修一次。
